Przy wykonywaniu uziemienia liczy się nie tylko sam metalowy płaskownik, ale też jego przekrój, sposób połączenia i ochrona przed korozją. Bednarka stosowana w budownictwie pomaga wykonać uziom fundamentowy lub otokowy, połączyć instalację odgromową z ziemią i wyrównać potencjały metalowych elementów. Poniżej pokazuję, jak dobrać materiał, prawidłowo go zamontować i sprawdzić, czy gotowy układ rzeczywiście działa.
Najważniejsze zasady skutecznego montażu uziemienia
- Najczęściej stosowany wymiar to stalowa taśma 25 × 4 mm lub 30 × 4 mm, ale ostateczny dobór wynika z projektu.
- Uziom fundamentowy układa się przed betonowaniem i stabilnie łączy ze zbrojeniem lub innymi elementami uziemiającymi.
- Uziom otokowy prowadzi się wokół budynku w gruncie, zwykle na głębokości około 0,6-1 m.
- Każde połączenie musi być trwałe, elektrycznie ciągłe i zabezpieczone przed korozją.
- Skuteczność instalacji potwierdza pomiar wykonany przez elektryka z odpowiednimi uprawnieniami.
Bednarka w budownictwie i jej najważniejsze zastosowania
W praktyce jest to stalowa taśma o prostokątnym przekroju, najczęściej ocynkowana ogniowo. Dzięki dużej powierzchni styku łatwo łączy się ją ze zbrojeniem, zaciskami, przewodami odprowadzającymi i główną szyną uziemiającą. Właśnie dlatego sprawdza się lepiej niż przypadkowy kawałek pręta czy cienki drut.
Najczęściej wykorzystuje się ją do wykonania uziomu fundamentowego, uziomu otokowego, połączeń wyrównawczych oraz elementów instalacji odgromowej. W warsztacie lub przy konstrukcjach stalowych podobny płaskownik może też służyć do spinania i wzmacniania elementów, ale wtedy jego wymiar dobiera się na podstawie obciążeń konstrukcyjnych, a nie zasad dotyczących uziemienia.

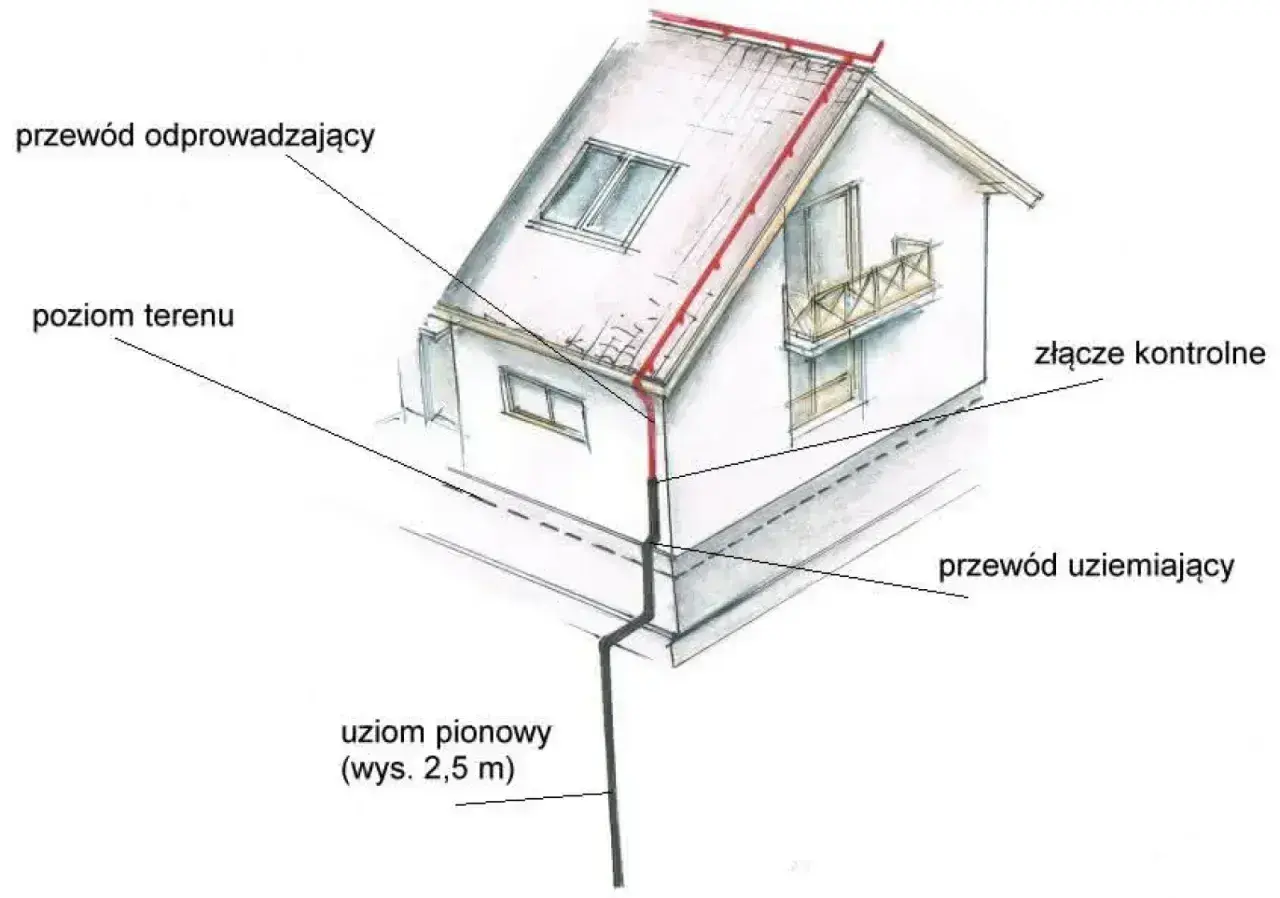

Sam materiał nie gwarantuje jeszcze bezpieczeństwa. Układ musi mieć ciągłość na całym obwodzie, odpowiednią powierzchnię kontaktu z gruntem i wyprowadzenie do głównej szyny uziemiającej. Ta szyna łączy uziemienie z przewodami ochronnymi oraz połączeniami wyrównawczymi w budynku.
Jak dobrać materiał i przekrój taśmy
Najpopularniejsza jest stal ocynkowana oznaczana jako FeZn. Cynk chroni stal przed korozją, jednak powłoka może zostać uszkodzona podczas cięcia, spawania albo transportu. W trudnym gruncie, przy dużej wilgotności lub połączeniu różnych metali lepszym rozwiązaniem może być stal nierdzewna albo materiał wskazany w projekcie.
| Wariant | Typowe zastosowanie | Najważniejsza uwaga |
|---|---|---|
| FeZn 25 × 4 mm | Uziomy fundamentowe i przewody uziemiające | Dobry wybór w wielu domach jednorodzinnych, jeśli przewiduje go dokumentacja. |
| FeZn 30 × 4 mm | Uziomy otokowe i instalacje odgromowe | Popularny, sztywny i łatwy do łączenia wariant. |
| Stal nierdzewna | Grunty agresywne i miejsca o podwyższonym ryzyku korozji | Droższa, ale często trwalsza w wymagającym środowisku. |
| Miedź lub stal miedziowana | Specjalistyczne układy uziemiające | Trzeba sprawdzić zgodność galwaniczną z pozostałymi metalami. |
Nie dobieram przekroju wyłącznie według zasady „im grubsza taśma, tym lepiej”. Znaczenie mają rezystywność gruntu, geometria uziomu, rodzaj instalacji i wymagania projektu. W sprzedaży detalicznej w 2026 roku ocynkowany wariant 30 × 4 mm kosztuje orientacyjnie około 10-16 zł za metr, ale przy większym zamówieniu cena oraz koszt transportu mogą wyglądać zupełnie inaczej.
Nie należy też łączyć przypadkowo miedzi, aluminium, stali czarnej i ocynkowanej. W wilgotnym gruncie mogą powstać ogniwa galwaniczne, które przyspieszą korozję słabszego materiału. Ja zawsze sprawdzam nie tylko oznaczenie taśmy, ale również rodzaj zacisków i przewodu, który ma zostać do niej podłączony.
Montaż uziomu fundamentowego krok po kroku
Uziom fundamentowy wykonuje się na etapie budowy fundamentów, zanim beton całkowicie zamknie dostęp do instalacji. Taśmę układa się w ławach lub płycie fundamentowej tak, aby tworzyła zamknięty, możliwie ciągły obwód. Odcinki trzeba solidnie unieruchomić, ponieważ przesunięcie podczas betonowania może pogorszyć kontakt z konstrukcją.
- Sprawdź projekt i wyznacz trasę taśmy oraz miejsca wyprowadzeń do rozdzielnicy, głównej szyny uziemiającej i instalacji odgromowej.
- Rozwiń i ułóż materiał wzdłuż zbrojenia, unikając przypadkowych przerw oraz ostrych załamań.
- Przymocuj taśmę do zbrojenia drutem wiązałkowym lub odpowiednimi uchwytami, żeby nie wypłynęła i nie zmieniła położenia podczas wylewania betonu.
- Wykonaj połączenia przez spawanie albo certyfikowane zaciski przeznaczone do konkretnego środowiska.
- Wyprowadź końcówki w zaplanowanych punktach, pozostawiając dostęp do złączy kontrolnych i szyny uziemiającej.
- Sprawdź ciągłość przed zalaniem fundamentu. Po betonowaniu kontrola połączeń będzie znacznie trudniejsza.
Połączenie ze zbrojeniem musi być wykonane świadomie. Nie wystarczy luźno owinąć taśmy wokół pręta. Przy połączeniu spawanym często stosuje się spoinę o długości co najmniej 50 mm, ale szczegół powinien wynikać z projektu i technologii wykonawcy. Miejsca spawania zabezpiecza się farbą antykorozyjną lub odpowiednią powłoką ochronną.
Przeczytaj również: Montaż kotwy chemicznej w betonie - uniknij najczęstszych błędów
Gdy fundament nie nadaje się na jedyny uziom
Uziom fundamentowy może być niewystarczający, gdy fundament jest oddzielony od gruntu grubą izolacją, znajduje się na suchej podbudowie albo wykonano go bez odpowiedniego zbrojenia. W takiej sytuacji projektant może przewidzieć uziom otokowy, pionowe pręty lub układ mieszany.
Nie należy samodzielnie dokładać przypadkowych prętów po zakończeniu budowy i zakładać, że problem został rozwiązany. O skuteczności decyduje pomiar, a nie sama długość użytej stali.

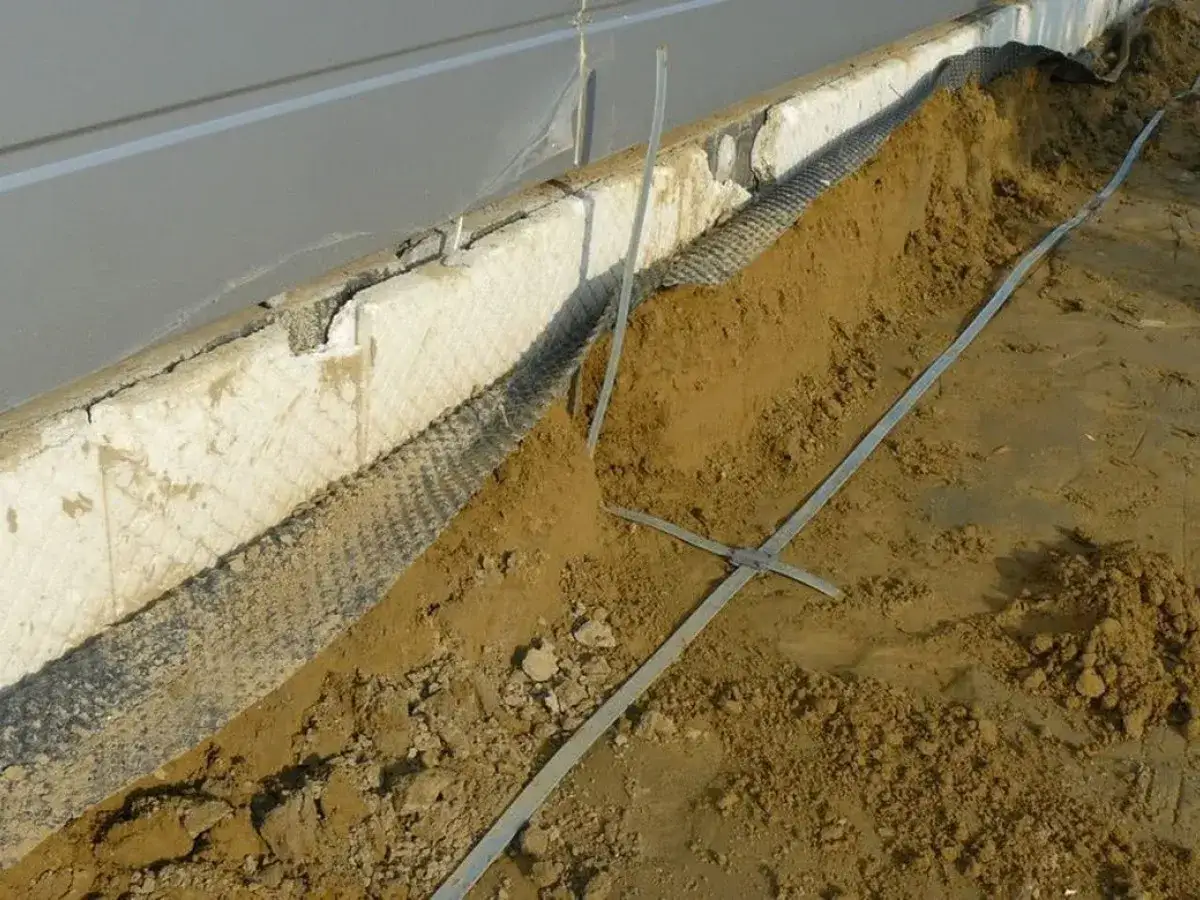

Jak wykonać uziom otokowy wokół budynku
Uziom otokowy prowadzi się wokół obiektu w gruncie. Najczęściej układa się go na głębokości około 0,6-1 m i w pewnej odległości od ścian, aby ograniczyć ryzyko uszkodzenia podczas prac przy fundamentach. Dokładną trasę trzeba dopasować do projektu, istniejących instalacji podziemnych i warunków gruntowych.
- Wyznacz obrys uziomu i sprawdź przebieg kabli, rur oraz innych instalacji.
- Wykonaj wykop o stabilnym dnie, bez ostrych kamieni mogących uszkodzić powłokę ochronną.
- Ułóż taśmę możliwie prosto, z łagodnymi zmianami kierunku.
- Połącz odcinki przez spawanie lub odpowiednie złącza skręcane.
- Wyprowadź przewody do złączy kontrolnych i głównej szyny uziemiającej.
- Zabezpiecz połączenia i wykonaj pomiar przed zasypaniem wykopu.
W przypadku złączy skręcanych trzeba stosować elementy przeznaczone do pracy w ziemi. Zwykła śruba ocynkowana z marketu może szybko stracić kontakt elektryczny. Połączenie powinno być mechanicznie mocne, odporne na wilgoć i możliwe do skontrolowania.
Uziom otokowy nie zawsze musi mieć kształt idealnego prostokąta. Przy skomplikowanej zabudowie można prowadzić go zgodnie z obrysem budynku, dodawać odgałęzienia lub połączyć z uziomami pionowymi. Liczba i długość dodatkowych elementów zależą od wyniku pomiaru oraz wymagań ochrony przeciwporażeniowej i odgromowej.
Połączenia, korozja i pomiar końcowy
Najwięcej problemów pojawia się nie na prostych odcinkach, lecz w miejscach łączenia. Spaw należy oczyścić i zabezpieczyć, a zacisk skręcany trzeba mocno dokręcić zgodnie z zaleceniem producenta. Połączenia prowadzone w gruncie wymagają ochrony antykorozyjnej, ponieważ wilgoć i sole mogą szybko osłabić stal.
Szczególnej ostrożności wymaga połączenie stali ocynkowanej ze zbrojeniem z czarnej stali. W betonie takie zestawienie może być dopuszczalne, ale wprowadzenie ocynkowanej taśmy do wilgotnego gruntu bez właściwego rozwiązania zwiększa ryzyko korozji. Przy wyjściu z fundamentu stosuje się więc odpowiedni materiał, izolację lub element przejściowy wskazany w projekcie.
Do częstych błędów zaliczam również układanie taśmy bez zamknięcia obwodu, zbyt płytki wykop, brak wyprowadzeń do złączy kontrolnych oraz zasypanie instalacji przed wykonaniem dokumentacji zdjęciowej. Błąd popełniony przed wylaniem betonu kosztuje niewiele, ale jego naprawa po wykończeniu budynku może oznaczać kucie posadzek albo ponowne odkopywanie terenu.
Po zakończeniu prac elektryk wykonuje pomiar rezystancji uziemienia oraz sprawdzenie ciągłości połączeń. Nie ma jednej uniwersalnej wartości, która pasuje do każdego budynku. W projektach można spotkać wymagania rzędu 10 Ω, ale wynik zależy od funkcji instalacji, ochrony odgromowej, układu sieci i zapisów dokumentacji.
Zanim zasypiesz wykop, sprawdź te szczegóły
Przed zakryciem uziomu robię krótką kontrolę całej instalacji. Sprawdzam, czy taśma ma właściwy wymiar, czy wszystkie połączenia są dostępne lub udokumentowane, a wyprowadzenia nie kolidują z izolacją fundamentów. To prosty etap, który często decyduje o tym, czy późniejszy odbiór przebiegnie bez kosztownych poprawek.
- porównaj materiał i przekrój z projektem,
- sfotografuj trasę uziomu przed betonowaniem lub zasypaniem,
- zabezpiecz każde miejsce cięcia i spawania,
- nie łącz różnych metali bez sprawdzenia ich zgodności,
- zostaw dostęp do złączy kontrolnych,
- zleć pomiar osobie z odpowiednimi uprawnieniami.
Dobrze wykonana instalacja nie musi być skomplikowana, ale powinna być zaplanowana przed rozpoczęciem robót. Największą różnicę robią ciągłość obwodu, trwałe połączenia i końcowy pomiar, a nie samo zwiększanie ilości metalu w ziemi.
