Bezlutowe łączenie taśmy LED sprawdza się wtedy, gdy chcesz zamontować oświetlenie szybko, czysto i bez rozgrzewania narzędzi. W praktyce wszystko rozbija się o trzy rzeczy: właściwą złączkę, poprawne ustawienie styków i sensowny test przed finalnym przyklejeniem. Pokażę, jak podłączyć taśmę LED bez lutowania, jak dobrać łącznik do konkretnego typu paska i kiedy taka metoda daje trwały efekt, a kiedy lepiej wybrać inne rozwiązanie.
Najważniejsze zasady, które decydują o trwałym połączeniu
- Złączka musi pasować do szerokości taśmy, najczęściej 8 mm, 10 mm albo 12 mm.
- Liczba pinów musi zgadzać się z typem taśmy: mono, CCT, RGB, RGBW lub adresowalna.
- Końcówkę trzeba uciąć tylko w oznaczonym miejscu i dobrze odsłonić pola kontaktowe.
- Przed zamknięciem montażu trzeba zrobić test świecenia, najlepiej na pełnej jasności.
- W wilgoci, przy drganiach i dużym obciążeniu złączka bywa wygodna, ale lutowanie nadal wygrywa trwałością.
Jak dobrać złączkę do rodzaju taśmy
Ja zaczynam od samej taśmy, bo tutaj najłatwiej popełnić błąd jeszcze przed montażem. Złączka musi pasować nie tylko do szerokości paska, ale też do liczby pinów i układu pól kontaktowych na końcu taśmy. W praktyce oznacza to, że łącznik do mono, RGB i RGBW wygląda podobnie, ale nie jest zamienny.
| Typ taśmy | Na co zwrócić uwagę | Jaka złączka zwykle pasuje | Najczęstsze zastosowanie |
|---|---|---|---|
| Jednokolorowa mono | 2 piny, szerokość najczęściej 8 mm lub 10 mm | Złączka 2-pin, klipsowa lub taśma-przewód | Podszafkowe światło, listwy dekoracyjne, proste odcinki |
| CCT | 3 piny, dwa kanały bieli | Złączka 3-pin | Oświetlenie z regulacją barwy białej |
| RGB | 4 piny, zwykle 10 mm | Złączka 4-pin | Taśmy kolorowe w meblach i profilach |
| RGBW | 5 pinów, częściej 12 mm | Złączka 5-pin | Mocniejsze instalacje z osobnym białym kanałem |
| Adresowalna | 3 piny, znaczenie ma też kierunek sygnału | Złączka zgodna z konkretnym standardem taśmy | Efekty dynamiczne, sterowane cyfrowo |
COB nie zmienia zasady doboru. To nadal kwestia szerokości laminatu i dokładnego trafienia w pola kontaktowe, tylko sama końcówka bywa mniej wybaczająca. Ja zawsze mierzę taśmę linijką, zamiast zgadywać po wyglądzie silikonowej osłony.
- 8 mm spotyka się często przy prostych, jednokolorowych taśmach.
- 10 mm to bardzo popularny standard przy RGB i wielu taśmach COB.
- 12 mm pojawia się częściej w wariantach RGBW i w szerszych układach ścieżek.
Gdy ten wybór masz już za sobą, samo połączenie jest już dużo prostsze. Następny krok to poprawne przygotowanie końcówki i wsunięcie jej do klipsa bez dociskania na siłę.
Jak wykonać połączenie krok po kroku
Sam montaż jest krótki, ale wymaga precyzji. Ja zawsze robię go na odłączonym zasilaniu i dopiero po pierwszym teście przechodzę do finalnego przyklejenia taśmy.
- Odłącz zasilanie i zaznacz miejsce cięcia na taśmie.
- Utnij wyłącznie w miejscu oznaczonym symbolem nożyczek albo linią cięcia.
- Jeśli taśma ma warstwę silikonu, odsłoń tylko tyle, ile trzeba, żeby widoczne były miedziane pola kontaktowe.
- Otwórz złączkę i wsuń końcówkę taśmy do oporu.
- Ustaw biegunowość lub kolejność kanałów zgodnie z oznaczeniami: plus do plusa, a w RGB odpowiednio R, G, B.
- Zamknij klips i sprawdź, czy zatrzask trzyma równomiernie po obu stronach.
- Włącz zasilanie i przetestuj pełną jasność oraz, jeśli trzeba, wszystkie kolory.
Jeśli taśma świeci tylko po dociśnięciu albo jeden kanał działa słabiej, nie idę dalej z montażem. Wtedy wracam do ustawienia końcówki, bo problem zwykle leży w kontakcie mechanicznym, a nie w samym zasilaczu. To drobiazg, ale właśnie on decyduje, czy instalacja będzie działać stabilnie.
Jak połączyć prosty odcinek, narożnik i zasilanie
Nie każda złączka robi to samo. W kuchni, w profilu pod szafką albo w zabudowie meblowej często potrzebujesz innego rozwiązania do prostego odcinka, innego do narożnika, a jeszcze innego do samego zasilacza. Ja dobieram łącznik do geometrii instalacji, nie do tego, co akurat zostało w pudełku.
| Sytuacja | Najlepsze rozwiązanie | Dlaczego to działa |
|---|---|---|
| Prosty odcinek w linii | Złączka taśma-taśma | Jest najszybsza, najmniej widoczna i najłatwiejsza w montażu |
| Narożnik 90° | Złączka kątowa | Nie trzeba zginać taśmy pod ostrym kątem, więc spada ryzyko uszkodzenia ścieżek |
| Ominięcie zawiasu, szczeliny lub wnęki | Złączka taśma-przewód | Przewód daje luz i pozwala poprowadzić instalację dokładnie tam, gdzie trzeba |

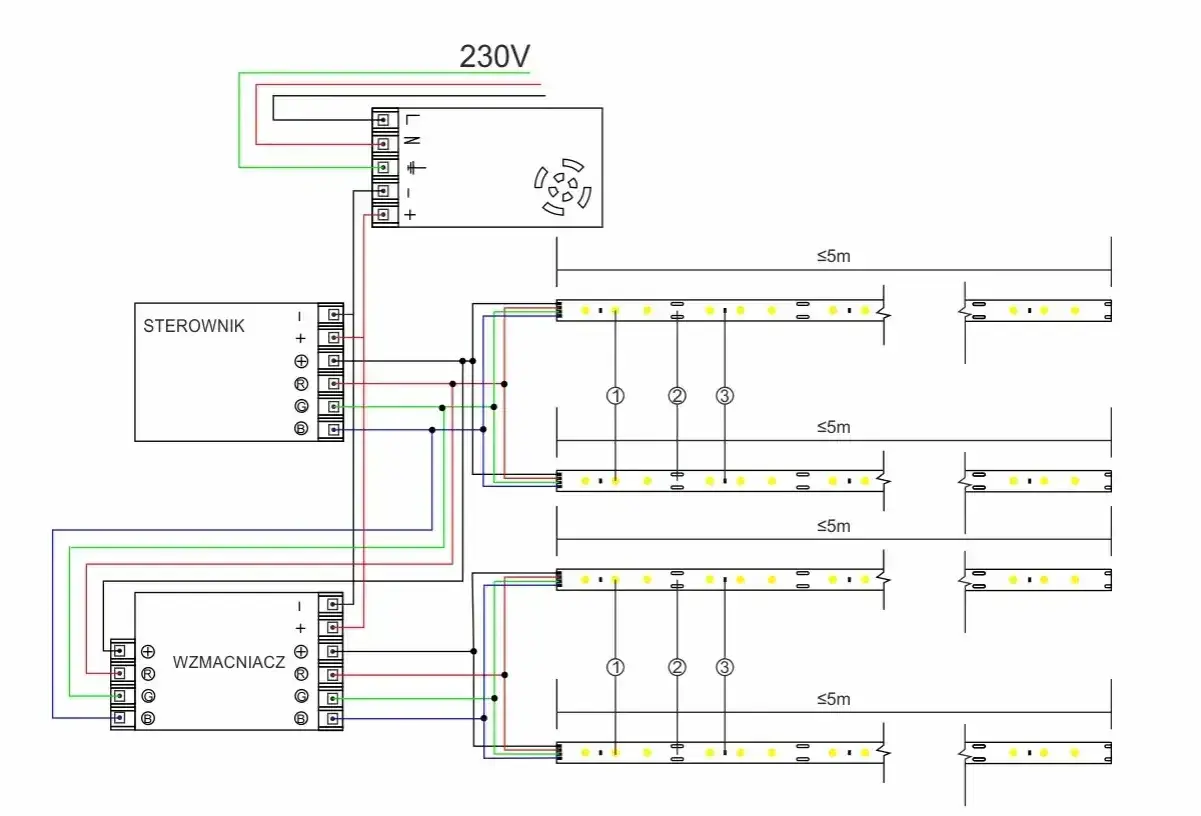

| Podłączenie do zasilacza albo sterownika | Złączka taśma-przewód | Ułatwia serwis i pozwala schować zasilacz w mniej oczywistym miejscu |
| Bardzo płytki profil albo ciasna zabudowa | Cienki łącznik albo krótki przewód | Standardowy klips bywa po prostu za wysoki |
W narożnikach nie próbuję „łamać” taśmy na siłę. To jeden z tych błędów, które wychodzą dopiero po czasie, kiedy taśma zaczyna migać albo odklejać się od podłoża. Jeśli potrzebujesz przejść za róg mebla, krótki przewód jest zwykle lepszy niż sztywny klips w punkcie dużego zgięcia.
Ta sama zasada działa przy zasilaniu. Gdy zasilacz jest dalej niż sama taśma, przewód i złączka dają więcej swobody niż sztywne łączenie końcówka w końcówkę. W praktyce to właśnie geometria montażu decyduje o tym, który wariant będzie naprawdę wygodny.
Gdzie najczęściej pojawiają się problemy
Jeśli instalacja nie działa od razu, zwykle winny jest jeden z kilku powtarzalnych błędów. Najczęściej nie chodzi o wadliwy zasilacz, tylko o źle dobrany łącznik, słaby docisk albo niedokładnie przygotowaną końcówkę taśmy.
- Za wąska albo za szeroka złączka. Objawem jest świecenie tylko po dociśnięciu albo całkowity brak kontaktu. Tu nie ma skrótów: trzeba dobrać właściwy wymiar 8, 10 albo 12 mm.
- Zła liczba pinów. Taśma mono nie zadziała jak RGB, a RGBW nie wejdzie w 4-pinowy klips. Czasem instalacja świeci, ale kolory są pomieszane albo niepełne.
- Odwrócona polaryzacja lub kierunek sygnału. Przy jednokolorowych taśmach liczy się plus i minus, a przy adresowalnych także kierunek wejścia i wyjścia danych.
- Zabrudzone pola kontaktowe. Kurz, tłuszcz i resztki silikonu potrafią zrobić z dobrego połączenia losowy styk. Wystarczy odtłuścić końcówkę i zamontować ją ponownie.
- Brak odciążenia przewodu. Jeśli kabel wisi w powietrzu i pracuje przy każdym otwarciu szafki, połączenie zacznie przerywać.
- Nieuszczelniony koniec taśmy IP65 lub IP67. W wilgoci szybciej pojawia się korozja, a po kilku tygodniach zaczynają się spadki jasności lub przerwy.
Ja w takich sytuacjach najpierw poruszam samym połączeniem, a dopiero potem sprawdzam zasilanie. Jeśli taśma miga przy lekkim dotknięciu, problem prawie zawsze leży w styku. To ważne rozróżnienie, bo oszczędza szukanie awarii tam, gdzie jej po prostu nie ma.
Kiedy bezlutowe łączenie wystarczy, a kiedy lepiej sięgnąć po lutownicę
Bezlutowe połączenie ma sens tam, gdzie liczy się szybkość, prosty montaż i możliwość łatwego serwisu. Są jednak miejsca, w których ja od razu zakładam, że klips będzie rozwiązaniem wygodnym, ale niekoniecznie najlepszym na lata.
| Sytuacja | Złączka bez lutowania | Lutowanie | Moja ocena |
|---|---|---|---|
| Podszafkowe światło z łatwym dostępem | Wystarczy | Nie jest konieczne | Najbardziej praktyczny wariant |
| Instalacja w zamkniętym profilu na lata | Może działać, jeśli wszystko pasuje idealnie | Często lepsze | Wygrywa trwałość i pewność styku |
| Łazienka, kuchnia, miejsce z wilgocią | Tylko z dobrym uszczelnieniem | Często bezpieczniej | Wilgoć szybko weryfikuje jakość połączenia |
| Taśma o większej mocy i dłuższym odcinku | Pomaga, ale nie rozwiązuje wszystkiego | Zwykle lepsze | Trzeba myśleć także o spadkach napięcia |
| Miejsce z drganiami lub częstym otwieraniem | Może się poluzować | Stabilniejsze | Kontakt mechaniczny ma tu duże znaczenie |
W praktyce bezlutowe łączenie wygrywa wygodą, ale nie lubi ruchu, ciepła i wilgoci. Lutowanie jest bardziej pracochłonne, za to daje mocniejsze i stabilniejsze połączenie. Jeśli instalacja ma działać latami bez zaglądania, ja częściej wybieram rozwiązanie trwalsze, nawet gdy sam montaż trwa dłużej.
To nie jest wybór „lepszy kontra gorszy”. To wybór między szybkością a odpornością połączenia, a od tego zależy, czy po miesiącu będziesz wracać do poprawki, czy tylko korzystać z gotowego światła.
Co warto mieć w pudełku z narzędziami
Do takiego montażu nie potrzeba rozbudowanego warsztatu. Wystarczą proste narzędzia, które przyspieszają pracę i pozwalają od razu wychwycić błąd. Ja trzymam je obok siebie, bo przy LED-ach liczy się wygoda i precyzja, a nie ilość sprzętu.
| Narzędzie lub akcesorium | Po co jest potrzebne | Orientacyjny koszt |
|---|---|---|
| Złączki 2/3/4/5-pin | Sam montaż bez lutownicy | zwykle 3-15 zł za sztukę |
| Złączka z przewodem | Łączenie w narożniku albo z zasilaczem | około 5-20 zł |
| Nożyk techniczny lub precyzyjne nożyczki | Równe cięcie w oznaczonym miejscu | około 10-30 zł |
| Multimetr | Szybka kontrola napięcia i ciągłości połączenia | około 40-150 zł |
| Ściągacz izolacji lub małe szczypce | Przydatne przy wersji z przewodem | około 15-40 zł |
Do jednej prostej instalacji zwykle wystarcza zestaw za kilkadziesiąt złotych. Jeśli jednak robisz to częściej, multimetr i porządne szczypce zwracają się szybciej niż przypadkowy zapas tanich złączek. Właśnie takie drobiazgi najczęściej decydują o tym, czy montaż idzie gładko, czy zamienia się w serię poprawek.
Co sprawdzić po zaciśnięciu złączki, zanim zamkniesz profil
Przed finalnym przyklejeniem lub wsunięciem taśmy do profilu robię zawsze trzy szybkie testy. To zajmuje kilka minut, a oszczędza później rozbierania zabudowy, odklejania taśmy i szukania przerwy w świetle.
- Sprawdzam, czy cały segment świeci na pełnej jasności i bez migotania.
- Lekko pociągam przewód, żeby zobaczyć, czy złączka trzyma mechanicznie.
- Patrzę, czy po 10-15 minutach pracy połączenie nie jest wyraźnie cieplejsze niż reszta taśmy.
- Jeśli to RGB albo RGBW, porównuję kolory na początku i na końcu odcinka, bo tam najłatwiej wyłapać pomyłkę w kanałach.
Jeśli te testy przechodzą bez problemu, instalacja zwykle będzie działała stabilnie także po zamknięciu w zabudowie. Właśnie o to chodzi w takim montażu: ma być szybki, ale nadal przewidywalny i łatwy do utrzymania. To kilka minut na końcu, które naprawdę robią różnicę.
