Uderzająca klamka, wózek widłowy ocierający się o regał albo samochód cofający pod rampę to sytuacje, w których dobrze dobrany odbojnik potrafi zapobiec kosztownym uszkodzeniom. W tym artykule wyjaśniam, czym różnią się rozwiązania gumowe, poliuretanowe, stalowe i tworzywowe, gdzie najlepiej je stosować oraz jak dobrać materiał do siły uderzeń i warunków pracy.
Dobry materiał decyduje o skuteczności ochrony przed uderzeniem
- Guma sprawdza się przy tłumieniu lekkich i średnich uderzeń oraz ochronie drzwi, ścian i ramp.
- Poliuretan jest odporniejszy na ścieranie, oleje i intensywną pracę niż standardowe mieszanki gumowe.
- Stal chroni konstrukcje przed dużą energią uderzeń, ale zwykle wymaga solidnego kotwienia do podłoża.
- Przy wyborze trzeba uwzględnić masę, prędkość i częstotliwość uderzeń, a także temperaturę i wilgoć.
- Najczęstszy błąd to zakup elementu na podstawie samego wymiaru, bez sprawdzenia mocowania i nośności podłoża.
Do czego służy odbojnik i gdzie znajduje zastosowanie

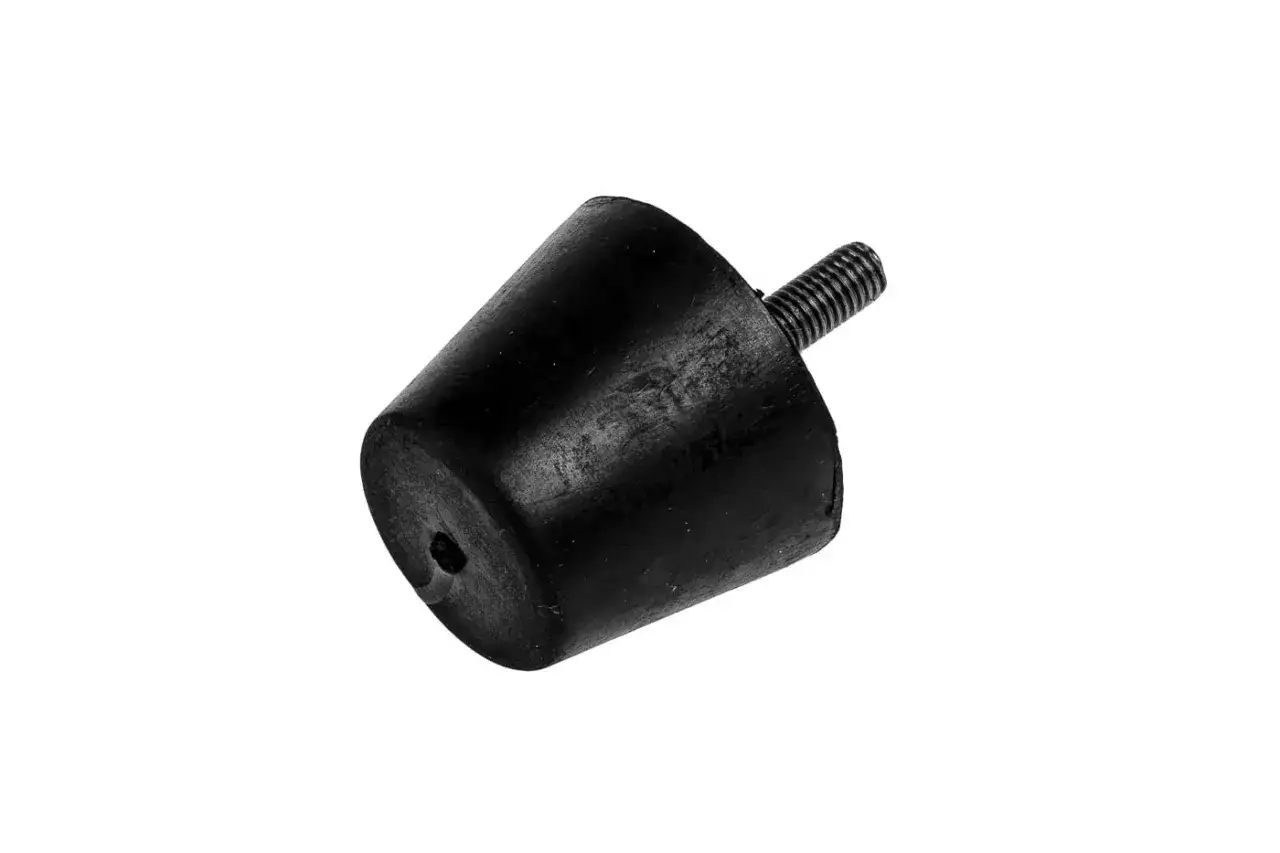

To element, który ma przyjąć, rozproszyć albo ograniczyć energię uderzenia. W najprostszej wersji jest gumowym krążkiem przykręconym do ściany. W zastosowaniach przemysłowych może przybrać formę stalowej bariery, słupka, profilu narożnego lub dużej belki elastomerowej.
W domu najczęściej chroni ścianę przed klamką, drzwiami szafy albo skrzydłem otwieranym przy przeciągu. W garażu zabezpiecza ściany i słupy przed samochodem, a w hali magazynowej oddziela regały, maszyny i instalacje od trasy wózków widłowych. Na rampach przeładunkowych stosuje się większe elementy gumowe lub poliuretanowe, które mają kontakt z naczepą albo samochodem dostawczym.
Trzeba rozróżnić tłumienie uderzenia od całkowitego zatrzymania pojazdu. Mała gumowa podkładka dobrze ochroni tynk przed klamką, ale nie zastąpi bariery projektowanej dla ciężkiego wózka. Im większa masa i prędkość obiektu, tym ważniejsza staje się konstrukcja nośna, rozstaw mocowań i jakość kotew.
Mały element a odbojnica przemysłowa

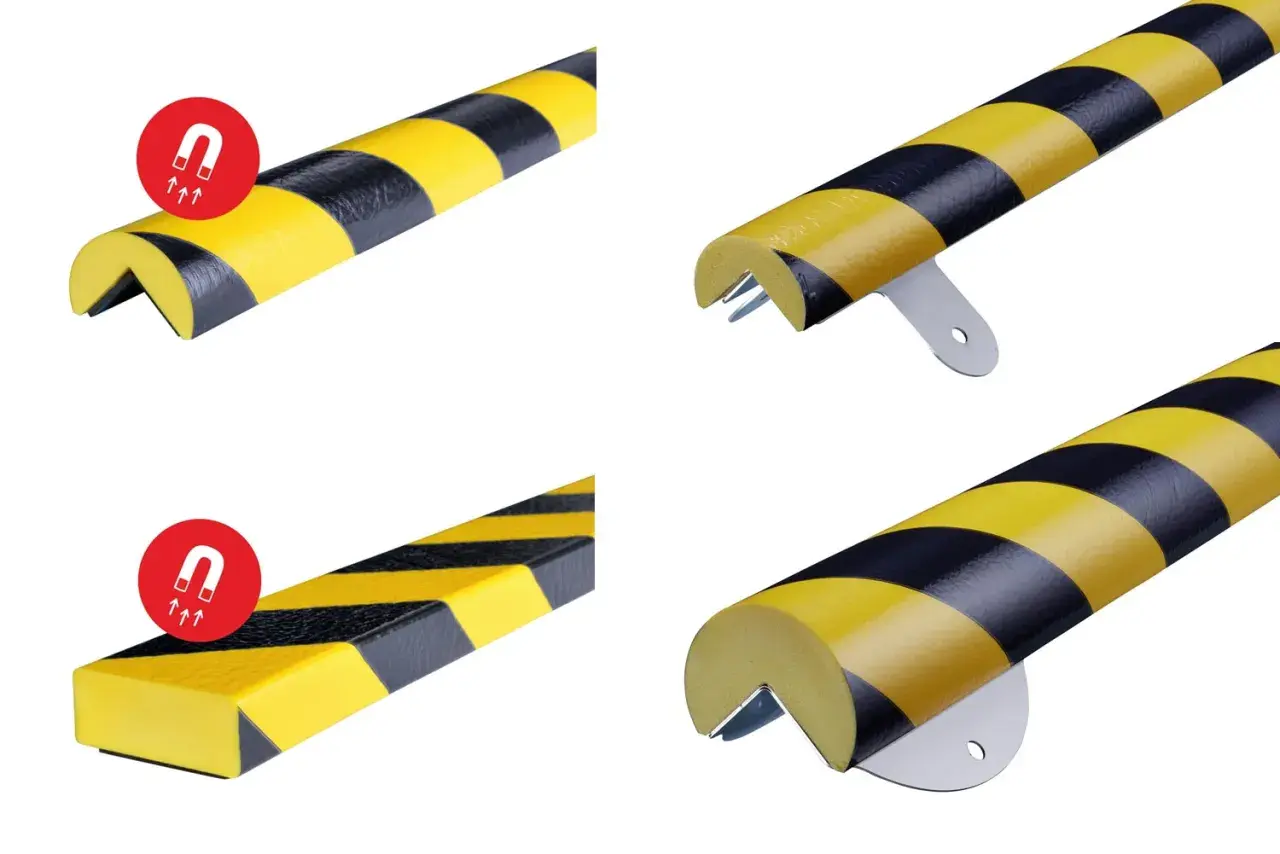

W języku technicznym niewielkie elementy ochronne nazywa się zwykle odbojnikami, natomiast większe bariery i słupki określa się jako odbojnice przemysłowe. Granica nie zawsze jest sztywna, dlatego przy zakupie lepiej opisywać konkretne zastosowanie niż kierować się samą nazwą.
Do ochrony narożnika ściany wystarczy profil lub kątownik. Do zabezpieczenia słupa przed wózkiem widłowym potrzebna będzie stalowa odbojnica zakotwiona w betonie. To różne poziomy obciążenia i dwa zupełnie inne sposoby projektowania.
Guma, poliuretan czy stal czyli jak różnią się materiały
Materiał wpływa nie tylko na trwałość, ale również na sposób pracy całego zabezpieczenia. Elastyczna guma pochłania część energii i ogranicza hałas, stal daje wysoką odporność mechaniczną, a poliuretan łączy sprężystość z dobrą odpornością na zużycie.
| Materiał | Najważniejsze zalety | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|
| Guma SBR lub NR | Elastyczność, niski koszt, dobre tłumienie drgań | Może starzeć się pod wpływem UV, olejów i ozonu | Drzwi, ściany, rampy, maszyny |
| EPDM | Dobra odporność na deszcz, promieniowanie UV i temperaturę | Słabsza odporność na oleje mineralne | Zastosowania zewnętrzne, elewacje, bramy |
| Poliuretan | Odporność na ścieranie, rozdarcie i częstą pracę | Wyższa cena, nie każdy wariant dobrze znosi wysoką temperaturę | Przemysł, transport, rampy, prowadnice |
| Stal malowana lub ocynkowana | Wysoka sztywność i odporność na silne uderzenia | Nie tłumi energii tak jak elastomer, może korodować bez ochrony | Magazyny, słupy, regały, strefy ruchu pojazdów |
| PVC, PE lub TPE | Mała masa, łatwe czyszczenie, atrakcyjna cena | Ograniczona odporność na duże obciążenia | Wykończenia, lekkie osłony, wyposażenie wnętrz |
Guma do codziennej ochrony
Gumowe elementy są najbardziej uniwersalne przy lekkich i średnich obciążeniach. Dobrze sprawdzają się tam, gdzie liczy się miękki kontakt z chronioną powierzchnią, na przykład przy drzwiach, bramach, dokach i burtach pojazdów.
W przypadku zastosowań zewnętrznych preferuję EPDM, ponieważ lepiej znosi słońce, wilgoć i zmienne temperatury. Standardowa guma SBR lub NR bywa tańsza i dobrze pracuje wewnątrz, lecz na stałym deszczu i nasłonecznieniu może szybciej twardnieć i pękać.
Poliuretan przy intensywnej pracy
Poliuretan, często oznaczany skrótem PU, jest elastomerem o wysokiej odporności na ścieranie. To rozsądny wybór, gdy element wykonuje tysiące powtarzalnych cykli albo ma kontakt z krawędziami metalu, olejem czy zabrudzeniami przemysłowymi.
Nie zakładałbym jednak, że poliuretan zawsze zastąpi gumę. W niektórych miejscach guma lepiej izoluje drgania i jest bardziej miękka dla lakierowanych powierzchni. Znaczenie ma konkretny gatunek materiału, jego twardość w skali Shore’a oraz kształt elementu.
Stal, gdy energia uderzenia jest duża
Stalowe słupki i bariery stosuje się przy ochronie regałów, maszyn, bram, narożników oraz instalacji technologicznych. Przykładowa odbojnica regałowa może być wykonana z blachy o grubości 5 mm, a słupki rurowe często mają średnicę od około 76 do 159 mm.
Stal nie jest jednak automatycznie rozwiązaniem najlepszym. Jeśli konstrukcja zostanie przykręcona do kruchej posadzki słabymi kotwami, mocny element może wyrwać beton podczas pierwszego poważnego uderzenia. Przy dużych obciążeniach sprawdzam więc cały układ, a nie tylko grubość ścianki.
Jak dobrać materiał do miejsca i siły uderzeń
Dobór zaczynam od odpowiedzi na cztery pytania: co uderza, z jaką prędkością, jak często i w co. Innego zabezpieczenia potrzebuje klamka drzwiowa, innego wózek paletowy, a jeszcze innego samochód ciężarowy cofający pod rampę.
- Do drzwi wewnętrznych wybierz gumę, TPE albo tworzywo z miękką powierzchnią.
- Do bramy garażowej sprawdzi się grubszy profil gumowy lub poliuretanowy odporny na mróz.
- Do narożników i słupów w garażu użyj stalowego kątownika z gumową nakładką albo gotowej osłony elastomerowej.
- Do regałów magazynowych wybierz stalową odbojnicę z określoną klasą lub dokumentacją producenta.
- Do ramp przeładunkowych stosuj elementy o znanej nośności, odporne na ścieranie i zgniatanie.
Jeżeli producent podaje tylko wymiary, a nie podaje dopuszczalnego obciążenia, energii absorpcji lub warunków pracy, zachowuję ostrożność. Sam rozmiar nie mówi, ile uderzeń element bezpiecznie wytrzyma. W zastosowaniach przemysłowych potrzebna jest karta techniczna, sposób montażu i informacja o podłożu.
Warunki środowiskowe mają znaczenie
Na zewnątrz liczą się promieniowanie UV, deszcz, mróz i sól drogowa. W warsztacie lub zakładzie produkcyjnym dochodzą oleje, smary, środki czyszczące i opiłki metalu. Materiał odporny na jedne czynniki może słabo znosić inne, dlatego opis „odporny na warunki atmosferyczne” nie powinien być traktowany jako odporność na wszystkie chemikalia.
Przy kontakcie z olejami lepiej rozważyć odpowiednią mieszankę gumową, poliuretan albo stal z właściwą powłoką. W pobliżu żywności, wody lub agresywnych detergentów trzeba sprawdzić zalecenia producenta, zamiast wybierać materiał wyłącznie po cenie.
Na co zwrócić uwagę przy wymiarach i mocowaniu
Wymiary powinny wynikać z toru ruchu oraz strefy, którą trzeba zabezpieczyć. Element musi znaleźć się na wysokości, na której rzeczywiście nastąpi kontakt. Zbyt niski profil minie się ze zderzakiem, a zbyt wysoki może przenosić siły w miejsce, którego konstruktor nie przewidział.
W przypadku drzwi sprawdź kąt otwarcia i odległość klamki od ściany. Przy bramie lub rampie zmierz skok, czyli zakres ugięcia elementu, oraz pozostaw przestrzeń na jego odkształcenie. Guma i PU nie powinny być ściśnięte na stałe, jeśli producent nie przewidział takiego montażu.
Kotwy, śruby i podłoże
Do betonu najczęściej stosuje się kotwy mechaniczne lub chemiczne dobrane do obciążenia i odległości od krawędzi. Do stali używa się śrub przelotowych albo połączeń przygotowanych w konstrukcji. Na kostce brukowej samo przykręcenie do jednej warstwy zwykle nie daje takiej stabilności jak mocowanie do odpowiednio przygotowanego fundamentu.
W domu lekkie zabezpieczenie można przykleić, ale powierzchnia musi być czysta, odtłuszczona i nośna. Na farbie łuszczącej się, zakurzonym tynku albo wilgotnym podłożu nawet dobry klej szybko zawiedzie. Klejenie jest wygodne, lecz nie zastępuje kotwienia tam, gdzie występują silne lub powtarzalne uderzenia.
Przeczytaj również: Jak układać terakotę na schodach, aby uniknąć pęknięć i błędów
Orientacyjne koszty
Cena zależy przede wszystkim od materiału, wielkości i sposobu montażu. Małe gumowe zabezpieczenia drzwi kosztują zwykle około 5-20 zł za sztukę, natomiast większe elementy gumowe do ramp i zastosowań przemysłowych mogą kosztować około 150-400 zł.
Stalowe osłony narożne i regałowe to często wydatek rzędu 250-600 zł brutto, a większe słupki lub bariery mogą kosztować 600-1200 zł i więcej. Do tego trzeba doliczyć kotwy, podkładki, transport oraz ewentualne przygotowanie podłoża. Tani element nie będzie oszczędnością, jeśli po uderzeniu uszkodzi posadzkę albo wymaga wymiany po kilku tygodniach.
Montaż i kontrola zabezpieczenia w praktyce
Przed wierceniem wyznacz miejsce kontaktu i sprawdź, czy pod powierzchnią nie biegną przewody ani rury. Przy elementach przemysłowych ustaw zabezpieczenie tak, aby pojazd trafiał w jego środek, a nie w samą krawędź. Równomierne przejęcie siły znacząco zmniejsza ryzyko wyrwania mocowania.
- Zmierz strefę uderzenia i zaznacz punkty montażowe.
- Dobierz wiertło, kotwy i śruby do rodzaju podłoża.
- Usuń pył z otworów, ponieważ zabrudzenie obniża skuteczność kotew.
- Dokręć połączenia zgodnie z zaleceniami producenta, bez zgniatania gumy.
- Sprawdź, czy element nie koliduje z drzwiami, kołami, widłami lub inną ruchomą częścią.
Po montażu oglądaj zabezpieczenie co najmniej raz na kilka miesięcy, a w intensywnie pracującym magazynie nawet częściej. Szukaj pęknięć, odkształceń, korozji i luzów przy kotwach. Guma może wyglądać dobrze z zewnątrz, a jednocześnie mieć rozdarcie przy otworze montażowym.
Uszkodzonego elementu nie warto odwracać na drugą stronę ani prowizorycznie podkładać kawałkiem drewna. Takie rozwiązanie może chwilowo ograniczyć hałas, ale nie przywraca pierwotnej zdolności pochłaniania energii.
Błędy, przez które ochrona nie działa
Najczęściej spotykam się z wyborem zbyt małego elementu. Kupujący widzi niską cenę i zakłada, że większy rozmiar nie jest potrzebny, choć w praktyce zabezpieczenie znajduje się poza rzeczywistym torem uderzenia.
- Brak obliczenia obciążenia przy ruchu wózków, samochodów lub ciężkich bram.
- Montowanie stalowej bariery w cienkiej posadzce bez sprawdzenia głębokości kotew.
- Użycie zwykłej gumy na zewnątrz, mimo stałego działania słońca i mrozu.
- Przyklejenie elementu do zapylonego, mokrego lub łuszczącego się podłoża.
- Pomijanie miejsca na ugięcie materiału podczas pracy.
- Brak przeglądów po pierwszych uderzeniach i zmianach temperatury.
Kolor ostrzegawczy, na przykład żółto-czarny, poprawia widoczność bariery, ale sam nie zwiększa jej wytrzymałości. W magazynie równie ważne są dobra widoczność, prawidłowe ustawienie i stabilne zakotwienie. Jeśli ruch pojazdów jest intensywny, warto oprzeć wybór na dokumentacji technicznej, a nie wyłącznie na zdjęciu produktu.
Jak podjąć rozsądną decyzję zakupową
Do mieszkania lub domu zwykle wystarczy niewielki element gumowy albo tworzywowy. Do garażu wybrałbym grubszy wariant odporny na mróz, a do hali stalową konstrukcję z elastomerową powierzchnią kontaktową, jeśli trzeba jednocześnie chronić infrastrukturę i ograniczyć uszkodzenia pojazdów.
Przed zakupem spisz miejsce montażu, rodzaj podłoża, wymiary strefy kontaktu i spodziewaną siłę uderzeń. Następnie porównaj twardość, odporność chemiczną, zakres temperatur, sposób mocowania i dostępność części zamiennych. Właśnie te parametry robią większą różnicę niż sama nazwa materiału.
Dobrze dobrany element nie musi być najdroższy. Powinien jednak mieć zapas trwałości, właściwe mocowanie i materiał dopasowany do środowiska. Przy lekkiej ochronie najczęściej wygrywa guma, przy intensywnym ścieraniu poliuretan, a przy dużej energii uderzeń stalowa odbojnica zaprojektowana jako cały system.
Mały test przed zakupem może oszczędzić dużego remontu
Jeżeli nie masz pewności, zrób prosty test na miejscu. Zaznacz rzeczywisty tor ruchu drzwi, pojazdu lub maszyny, zmierz wysokość kontaktu i sprawdź, gdzie zostanie przeniesiona siła po uderzeniu.
Moja praktyczna zasada jest prosta: najpierw ustalam obciążenie i podłoże, dopiero później wybieram materiał. Dzięki temu zabezpieczenie nie jest przypadkową gumową podkładką, lecz elementem, który rzeczywiście chroni ścianę, maszynę, regał albo bramę przez długi czas.
