W budowie i wykończeniu liczy się jeden prosty warunek: wszystkie poziomy muszą odnosić się do tego samego, pewnego punktu. Taki punkt wysokościowy, czyli reper, pozwala geodecie, kierownikowi budowy i ekipom wykończeniowym mówić tym samym językiem, gdy trzeba ustawić fundament, strop, posadzkę albo próg. W tym artykule wyjaśniam, czym jest ten znak, gdzie się go zakłada, jak go chronić i jak uniknąć błędów, które później kosztują czas i poprawki.
Najważniejsze informacje o punkcie odniesienia na budowie
- To trwały znak lub punkt bazowy, do którego odnosi się pomiary wysokościowe na budowie i w geodezji.
- W praktyce działa najlepiej, gdy jest stabilny, opisany i zabezpieczony przed zniszczeniem w trakcie robót.
- Na inwestycji zwykle pracuje się na osnowie realizacyjnej albo na lokalnym punkcie roboczym, który wcześniej został sprawdzony.
- Przy obiektach budowlanych dokładność pomiaru wysokościowego powinna wynosić co najmniej 0,05 m, a przy części robót nawet więcej.
- Najwięcej problemów powoduje nie sam pomiar, tylko źle wybrany punkt odniesienia, brak kontroli i mieszanie poziomów z różnych etapów.
Czym jest punkt wysokościowy i jak działa w praktyce
W geodezji chodzi o coś bardzo konkretnego: o punkt, którego wysokość jest znana i do którego można wracać przy kolejnych pomiarach. W praktyce taki znak staje się bazą dla niwelacji, czyli wyznaczania różnic wysokości, oraz dla kontroli tego, czy wykonawca trzyma założony poziom. Ja patrzę na to prosto: bez dobrze wyznaczonego reperu nawet prosty układ posadzki zaczyna żyć własnym życiem.
W dokumentach geodezyjnych pojawiają się trzy pojęcia, które warto odróżnić, bo w terenie często się je myli. Osnowa wysokościowa to sieć punktów o znanych wysokościach. Osnowa realizacyjna służy już konkretnie do wytyczenia projektu i obsługi budowy. Punkt roboczy to lokalny znak, z którego korzysta ekipa, ale który zawsze powinien być odniesiony do sprawdzonej bazy, a nie do przypadkowej kreski na ścianie.
| Pojęcie | Co oznacza w praktyce | Do czego służy |
|---|---|---|
| Osnowa wysokościowa | Sieć punktów o znanych wysokościach | Baza do pomiarów i kontroli poziomów |
| Osnowa realizacyjna | Punkty zakładane pod konkretną inwestycję | Wytyczenie projektu i obsługa budowy |
| Punkt roboczy | Lokalny znak używany przez wykonawców | Bieżąca praca na etapie robót i wykończenia |
Właśnie dlatego nie każdy znak nadaje się do dalszego używania. Liczy się nie sama nazwa, ale trwałość, jednoznaczny opis i to, czy można do niego wrócić po kilku dniach albo tygodniach bez ryzyka, że odczyt zmienił się po drodze. To prowadzi wprost do pytania, gdzie taki punkt ma największe znaczenie na budowie.
Gdzie taki punkt ma największe znaczenie na budowie
Najwięcej zysku daje tam, gdzie błąd wysokościowy od razu widać albo trudno go później naprawić. W fundamentach chodzi o poprawne posadowienie i powtarzalny poziom. W stropach i posadzkach liczy się ciągłość wysokości między pomieszczeniami. W wykończeniu jeden źle przeniesiony poziom potrafi rozwalić pracę przy drzwiach, progach, listwach i zabudowach.
- Fundamenty i ławy - tu punkt odniesienia pozwala kontrolować głębokość, wysokość i zgodność z projektem, zanim beton przykryje wszystko na stałe.
- Posadzki i wylewki - tu najłatwiej o błąd, bo różnica kilku milimetrów kumuluje się na większej powierzchni i widać ją przy montażu podłóg.
- Schody i rampy - tu liczy się nie tylko poziom, ale też spadek i powtarzalność stopni, bo od tego zależy wygoda i bezpieczeństwo użytkowania.
- Instalacje sanitarne - przy kanalizacji, odwodnieniu i odpływach ważne są spadki, a nie tylko sam poziom, więc punkt bazowy musi być pewny.
- Elewacje i okładziny - niewielkie odchylenie bywa widoczne przy parapetach, cokołach, fugach i listwach wykończeniowych.
W praktyce największy problem nie polega na tym, że ktoś nie zna wysokości. Problem polega na tym, że różne brygady zaczynają odnosić się do różnych punktów. To dlatego jeden stały znak i jasny opis miejsca pracy są ważniejsze niż improwizacja na placu budowy. Gdy baza jest już ustalona, trzeba ją dobrze założyć i zabezpieczyć.
Jak zakłada się i zabezpiecza punkt, żeby nie zniknął po pierwszym etapie robót
Najlepszy punkt to taki, którego nie da się przypadkiem przesunąć, skuć albo zasłonić. Właśnie dlatego lokalizuję go tam, gdzie nie wchodzi w kolizję z tynkami, ociepleniem, posadzkami, zabudową ani późniejszym montażem okładzin. Jeśli inwestycja jest duża, punkt bazowy powinien być powiązany z osnową geodezyjną, a na budowie często zakłada się też osnowę realizacyjną, która służy już konkretnemu obiektowi.
W standardowej praktyce liczy się kilka kroków: wybór stabilnego miejsca, pomiar kontrolny, opisanie punktu, utrwalenie jego położenia i zabezpieczenie przed uszkodzeniem. Dobre oznaczenie jest równie ważne jak sam pomiar, bo bez opisu nawet precyzyjny znak po tygodniu staje się anonimowy.
| Rodzaj punktu | Gdzie sprawdza się najlepiej | Plusy | Ograniczenia |
|---|---|---|---|
| Punkt ścienny | Na istniejących, trwałych murach i konstrukcjach | Trudniej go przestawić, łatwo wracać do odczytu | Nie nadaje się do ścian przeznaczonych do skucia, docieplenia lub przebudowy |
| Punkt gruntowy | Na terenie otwartym i przy większych inwestycjach | Łatwy do założenia, dobry jako punkt roboczy | Narażony na uszkodzenie przez sprzęt i roboty ziemne |
| Punkt tymczasowy | Na etapie krótkich robót lub we wnętrzach | Szybko powstaje i dobrze wspiera bieżące prace | Wymaga częstej kontroli i zwykle nie nadaje się do długiego użycia |
Na budowie najważniejsze jest to, by nie mylić punktu tymczasowego z trwałą bazą. Ja zawsze zakładam, że każdy znak bez ochrony i bez opisu jest tylko chwilową pomocą, a nie podstawą do dalszych decyzji. Kiedy punkt jest już założony, trzeba umieć z niego korzystać bez utraty dokładności.
Jak pracować z nim podczas niwelacji i wykończenia

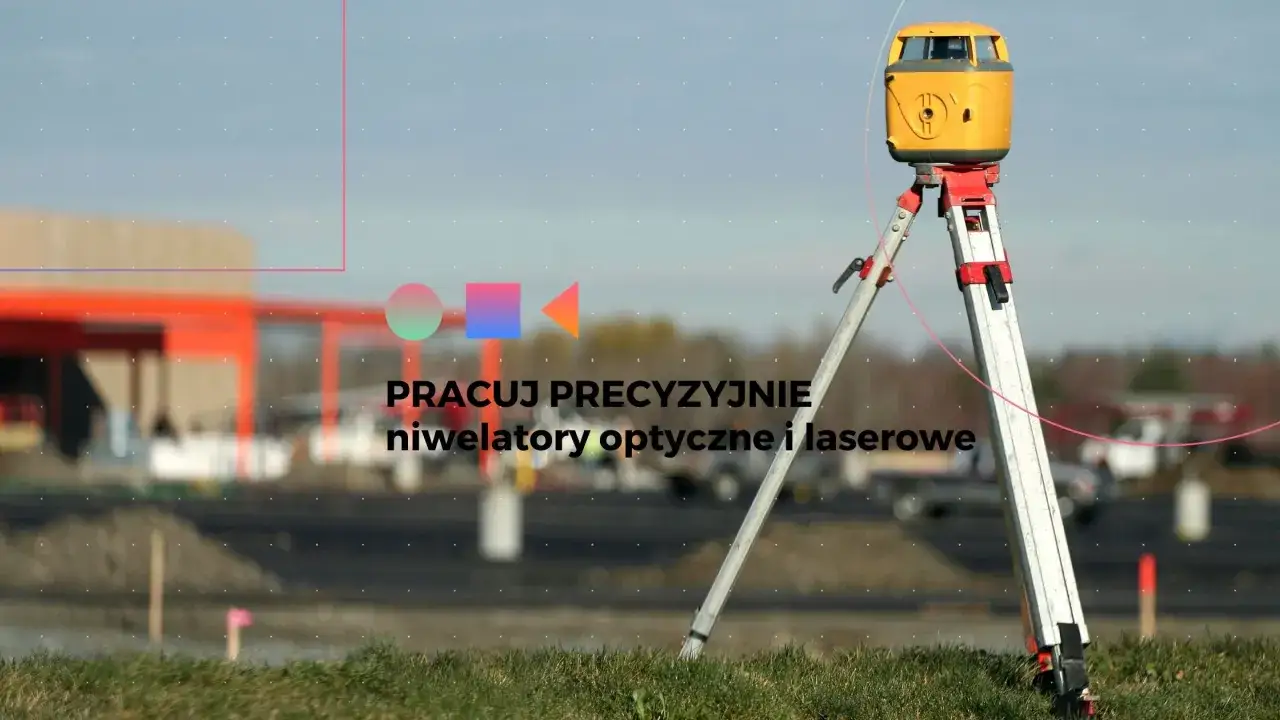

Do pracy z wysokościami używa się niwelatora i łaty geodezyjnej. Niwelator pozwala porównać wysokości dwóch punktów, a łata daje czytelny odczyt w terenie. W prostych pracach wykończeniowych coraz częściej wykorzystuje się też lasery krzyżowe i poziomice laserowe, ale zasada pozostaje ta sama: najpierw pewna baza, potem przeniesienie poziomu na kolejne miejsca pracy.
Obowiązujące standardy techniczne wymagają, aby pomiar wysokościowy przy obiektach budowlanych i urządzeniach budowlanych był wykonany z dokładnością nie mniejszą niż 0,05 m. Dla wybranych robót sieciowych i kanalizacyjnych wymagania są ostrzejsze, a dla robót ziemnych mogą być inne. Dla wykonawcy oznacza to jedno: nie wolno opierać się na przypadkowym śladzie po szalunku, krawędzi płytki albo starej kresce ołówkiem.
- Najpierw sprawdzam wysokość bazową na pewnym znaku, a dopiero potem przenoszę ją na wnętrza i strefy robocze.
- Po każdym przestawieniu sprzętu robię kontrolny powrót do punktu odniesienia, żeby wyłapać rozjazd.
- Przy posadzkach i zabudowach zapisuję poziom roboczy w sposób, który rozumie każda brygada, nie tylko geodeta.
- Jeśli punkt zniknął pod tynkiem, farbą albo okładziną, traktuję go jako utracony i wracam do pomiaru, zamiast zgadywać.
W praktyce najbardziej opłaca się prosty nawyk: jeden znak bazowy, kilka punktów pomocniczych i jasny zapis, z którego korzystają wszyscy wykonawcy. To ogranicza liczbę poprawek, a przy wykończeniu często oszczędza cały dzień pracy. Skoro wiadomo już, jak z niego korzystać, trzeba jeszcze zobaczyć, gdzie najczęściej popełnia się błędy.
Najczęstsze błędy, które psują poziomy i dokładność pomiaru
Większość kłopotów nie bierze się z samej geodezji, tylko z pośpiechu i złej organizacji. Najczęściej widzę błędy, które na początku wyglądają niewinnie, a po kilku etapach robót zamieniają się w kosztowne poprawki. Gdy punkt odniesienia jest źle dobrany albo nieopisany, wykonawcy zaczynają pracować na różnych wysokościach, choć wszyscy myślą, że trzymają ten sam poziom.
- Zakładanie punktu w miejscu kolizyjnym - znak zostaje później zasłonięty, skuty albo uszkodzony przez sprzęt.
- Brak kontroli po kolejnych etapach - poziom przyjęty na początku nie jest weryfikowany po zmianie warunków.
- Mieszanie punktów z różnych układów - jedna brygada pracuje z bazy geodezyjnej, druga z lokalnej kreski, a efekt przestaje się zgadzać.
- Brak jednoznacznego opisu - po kilku dniach nikt nie wie, który znak jest obowiązujący.
- Ignorowanie pracy podłoża - przy gruncie, świeżym betonie albo konstrukcji podatnej na osiadanie odczyt trzeba sprawdzać częściej.
Najgorszy błąd polega na tym, że ktoś przestaje traktować pomiar jako system i zaczyna wierzyć pojedynczemu odczytowi. A pojedynczy odczyt bez kontroli to za mało, zwłaszcza gdy później mają dojść tynki, okładziny i montaż stolarki. Dlatego warto jasno ustalić, kiedy potrzebny jest geodeta, a kiedy można pracować na lokalnym punkcie roboczym.
Kiedy potrzebny jest geodeta, a kiedy wystarczy lokalny punkt roboczy
Na większych inwestycjach geodeta jest potrzebny zawsze wtedy, gdy trzeba przenieść wysokość z projektu do terenu, wykonać tyczenie, skontrolować zgodność wykonania albo przygotować dokumentację powykonawczą. To dotyczy zwłaszcza fundamentów, płyt, schodów, odwodnień, ramp, złożonych układów instalacyjnych i wszystkich miejsc, w których błąd wysokościowy pociąga za sobą kolejne poprawki.
Lokalny punkt roboczy wystarcza wtedy, gdy baza została już sprawdzona, a ekipa potrzebuje wygodnego odniesienia do codziennej pracy. To dobre rozwiązanie przy tynkach, sufitach podwieszanych, zabudowach, posadzkach czy pracach stolarskich, ale tylko pod warunkiem, że punkt roboczy nie żyje własnym życiem. Jeśli nie ma potwierdzenia z pomiaru bazowego, traktuję go wyłącznie jako pomoc pomocniczą, nie jako źródło prawdy.
- Geodeta jest potrzebny przy tyczeniu obiektu i przenoszeniu poziomów z dokumentacji.
- Geodeta jest potrzebny przy kontroli przed betonowaniem i przed odbiorem.
- Geodeta jest potrzebny przy monitoringu przemieszczeń, osiadań i odkształceń.
- Lokalny punkt roboczy wystarcza przy bieżących robotach wykończeniowych, jeśli opiera się na sprawdzonej bazie.
Takie rozróżnienie upraszcza współpracę na placu budowy. Jedna strona pilnuje precyzji i dokumentacji, druga ma wygodny punkt odniesienia do codziennej pracy. Na końcu zostaje już tylko ustalenie, co sprawdzić przed pierwszym pomiarem, żeby nie poprawiać wszystkiego po fakcie.
Co ustalić przed pierwszym pomiarem, żeby nie poprawiać poziomów na końcu
Przed startem robót chcę mieć zawsze jedną prostą rzecz: pewny punkt bazowy i jasną odpowiedź, kto z niego korzysta. To oszczędza nie tylko czas, ale też nerwy między ekipami, które często pracują w różnych miejscach i w różnym tempie. Dobrze ustalony punkt wysokościowy działa jak wspólny język całej budowy.
- Sprawdź, czy punkt ma opis, datę wyznaczenia i informację, kto go potwierdził.
- Ustal, czy miejsce nie zostanie zasłonięte przez ocieplenie, zabudowę albo późniejsze roboty mokre.
- Wyznacz jeden punkt bazowy i kilka pomocniczych, zamiast opierać się na przypadkowych kreskach.
- Po każdym etapie większych robót wykonaj kontrolę, zanim poziom przejmie kolejna brygada.
- Przy pracach wykończeniowych trzymaj się jednej wysokości odniesienia dla całego obiektu, a nie osobnych punktów dla każdego pomieszczenia.
Jeśli mam wskazać jedną rzecz, która naprawdę porządkuje budowę, to jest nią właśnie konsekwentnie prowadzony punkt odniesienia. Gdy baza jest pewna, łatwiej utrzymać poziomy, szybciej wykryć odchyłki i zakończyć roboty bez serii niepotrzebnych poprawek. W budownictwie to często różnica między spokojnym odbiorem a chaotycznym poprawianiem tego, co powinno zadziałać od początku.
