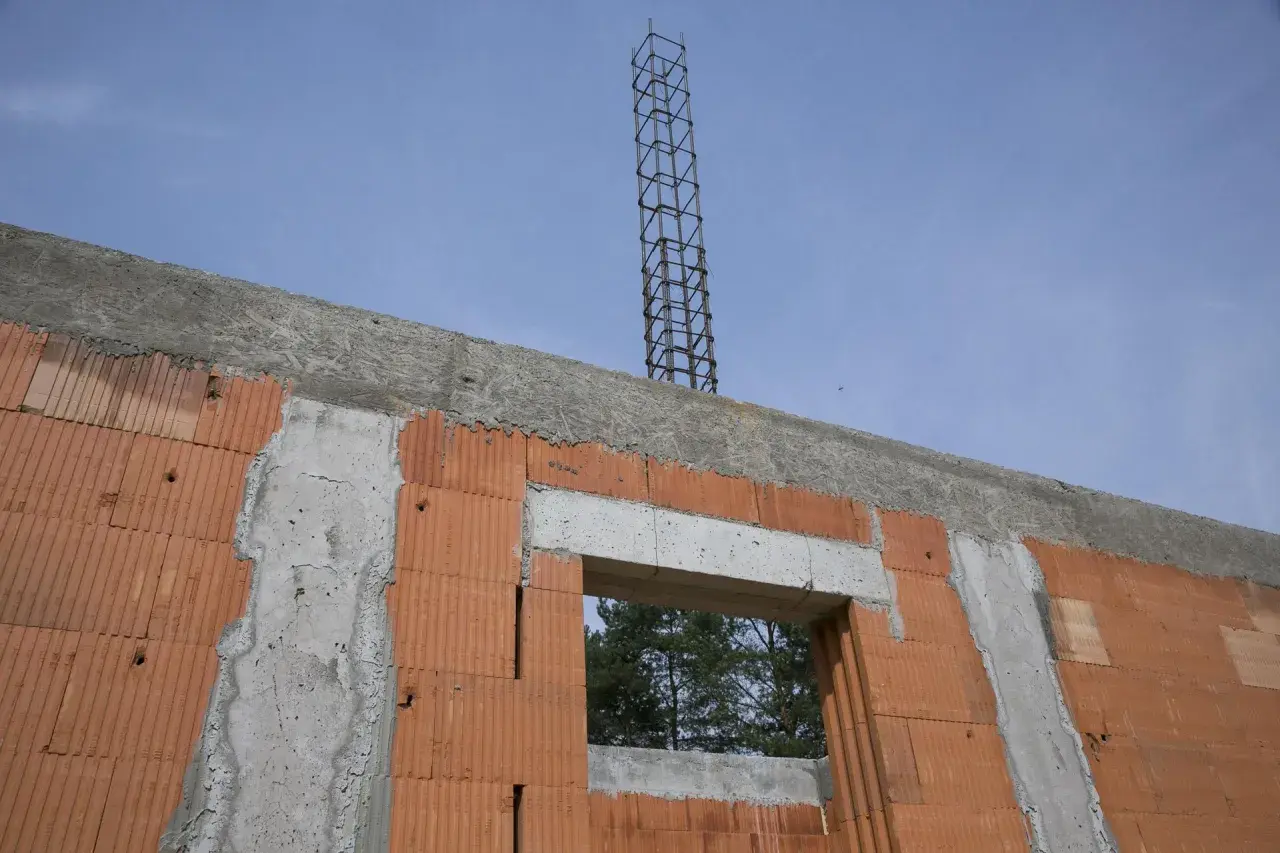

Wieniec stropowy - wymiary, zbrojenie, wykonanie. Uniknij błędów!

Żelbetowy wieniec stropowy to jeden z tych elementów, które rzadko widać na gotowym etapie, a które mają duży wpływ na trwałość całej kondygnacji. W praktyce spina ściany ze stropem, ogranicza pękanie muru i pomaga równomiernie rozłożyć obciążenia. Poniżej wyjaśniam, jak działa, jak wygląda jego wykonanie, jakie wymiary spotyka się najczęściej oraz na co zwrócić uwagę przy ociepleniu i wykończeniu.

Po co ta obwodowa belka jest potrzebna

Najprościej mówiąc, chodzi o to, żeby strop i ściany pracowały jak jeden układ. Taki element przejmuje część sił z dachu, stropu i wyższych kondygnacji, a potem rozkłada je równiej na mury nośne. Dzięki temu ściany mniej chętnie pękają przy nierównomiernym osiadaniu budynku, przy pracy konstrukcji i przy lokalnych przeciążeniach.

W praktyce widzę tu jeszcze jedną korzyść: uporządkowanie geometrii całego budynku. Gdy obwód jest dobrze zamknięty, strop ma stabilne oparcie, a ściany zyskują dodatkowe usztywnienie. To szczególnie ważne przy domach murowanych, gdzie nawet niewielkie odchyłki w wykonaniu szybko wychodzą później w postaci rys na tynkach.

Nie myliłbym tego detalu z nadprożem. Nadproże przenosi obciążenia nad otworem, a obwodowa belka pracuje na całym obwodzie kondygnacji lub jej istotnej części. To różne funkcje, choć z zewnątrz oba elementy bywają podobnie zbrojone i betonowane. Żeby dobrać rozwiązanie bez zgadywania, warto najpierw spojrzeć na projekt konstrukcyjny, a dopiero potem na wygodę wykonania.

Jeśli ten etap jest dobrze rozumiany, łatwiej ocenić, jaki wariant będzie najlepszy na danej budowie.

Jakie wymiary i zbrojenie spotyka się najczęściej

Tu nie ma miejsca na improwizację, ale są pewne typowe zakresy, które pomagają zorientować się w temacie. W prostych domach jednorodzinnych często spotyka się przekrój 20 × 20 cm albo 25 × 25 cm. Szerokość zwykle dopasowuje się do grubości ściany nośnej, często w zakresie około 24-30 cm, a wysokość bywa projektowana w granicach 20-30 cm.

Ja zwykle zwracam uwagę na dwie rzeczy: po pierwsze na ciągłość prętów w narożach, po drugie na poprawne podparcie kosza zbrojeniowego. Pręt położony zbyt blisko szalunku albo „wiszący” bez dystansów nie daje takiego efektu, jaki przewidział konstruktor. W praktyce to właśnie detale wykonawcze decydują, czy obwodowa belka będzie naprawdę pracować, czy tylko formalnie pojawi się w konstrukcji.

W prostym układzie te liczby wyglądają niewinnie, ale przy większych rozpiętościach, cięższym stropie albo bardziej skomplikowanej bryle budynku projektant może przewidzieć mocniejsze rozwiązanie. Dlatego traktuję powyższe wartości jako orientacyjne, a nie jako przepis do kopiowania.

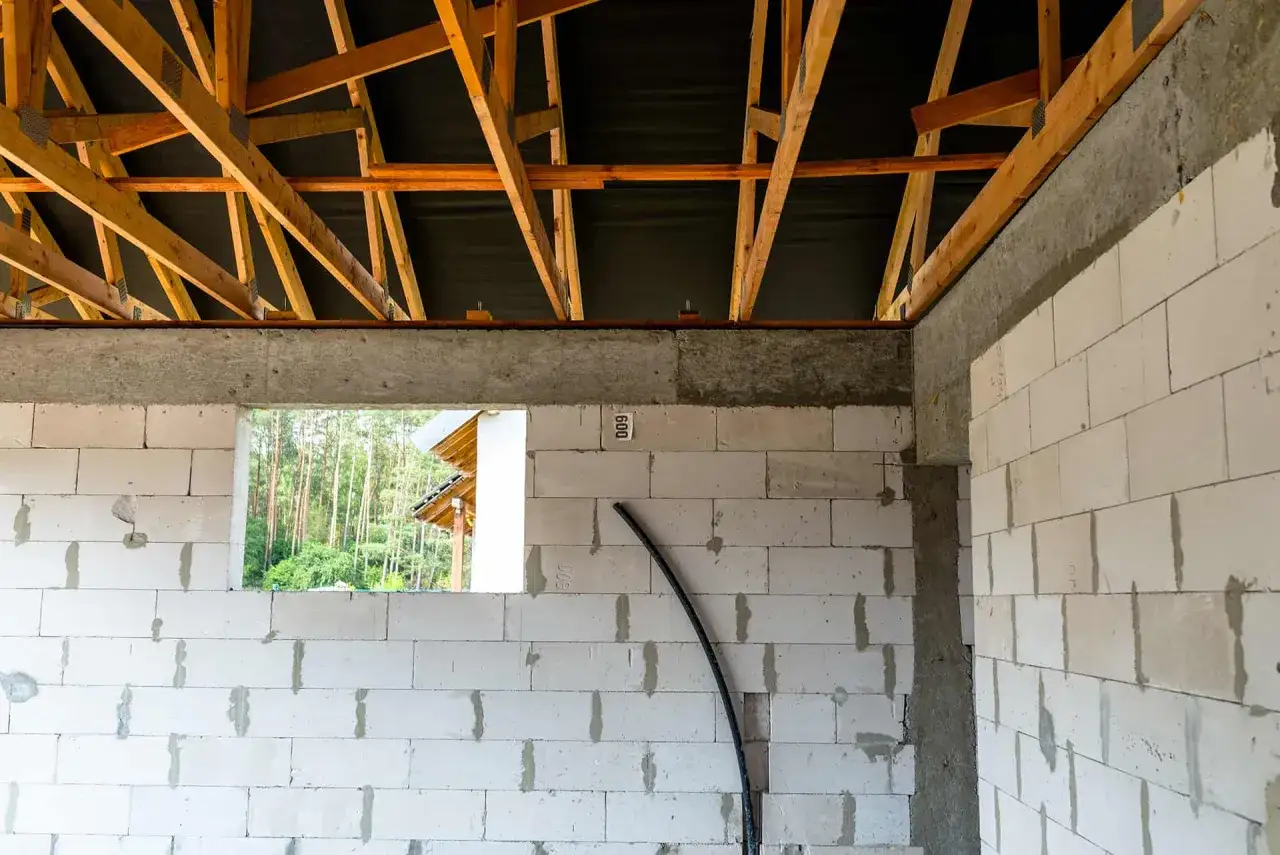

Jak wygląda poprawne wykonanie krok po kroku

Najlepszy efekt daje spokojna, logiczna kolejność prac. Z doświadczenia wiem, że większość błędów powstaje wtedy, gdy ekipa próbuje skrócić sobie drogę na etapie szalowania albo zbrojenia. Sam beton jest tylko finałem, a nie najważniejszą częścią procesu.

1. Weryfikacja projektu i poziomów - zanim cokolwiek zostanie przybite lub ustawione, sprawdza się wymiary, poziom stropu i przebieg ścian nośnych.
2. Przygotowanie szalunku albo kształtek - można użyć tradycyjnego deskowania lub elementów systemowych, które pełnią rolę traconej formy.
3. Ułożenie zbrojenia - kosz musi być stabilny, z zachowaną otuliną i bez kontaktu stal-przy-szalunku.
4. Kontrola narożników - tu sprawdza się ciągłość prętów, połączenia na zakład i ewentualne dodatkowe wzmocnienia.
5. Betonowanie - mieszankę trzeba rozprowadzić równomiernie, bez rozrywania zbrojenia i bez pustek.
6. Zagęszczenie i pielęgnacja - beton należy zawibrować albo odpowiednio zagęścić oraz chronić przed zbyt szybkim wysychaniem, słońcem i mrozem.
7. Rozszalowanie we właściwym momencie - nie za wcześnie, bo belka może się odkształcić, i nie „na siłę”, jeśli mieszanka nie osiągnęła jeszcze potrzebnej wytrzymałości.

Praktyczny detal, o którym wiele osób zapomina: beton dojrzewa dłużej niż trwa samo betonowanie. Pełną wytrzymałość uzyskuje zwykle po około 28 dniach, więc nie warto traktować go jako gotowego elementu już następnego dnia. To właśnie ten etap najczęściej oddziela poprawne wykonanie od konstrukcji, która później pracuje nerwowo i zostawia ślady na wykończeniu.

Po takim przygotowaniu łatwiej ocenić, kiedy standardowe rozwiązanie wystarczy, a kiedy trzeba sięgnąć po wariant systemowy.

Kiedy standard nie wystarcza i trzeba dobrać inny wariant

Nie każdy budynek daje się obsłużyć jednym schematem. Przy prostym domu jednorodzinnym standardowy detal bywa wystarczający, ale przy bardziej wymagającej geometrii konstruktor może przewidzieć inne rozwiązanie: z innym przekrojem, dodatkowymi wzmocnieniami albo z elementami systemowymi. Nie chodzi o komplikowanie budowy, tylko o dopasowanie detalu do obciążeń i geometrii domu.

W praktyce bardzo dobrze sprawdzają się kształtki U albo inne systemowe elementy traconego szalunku. Przyspieszają pracę, porządkują geometrię i ułatwiają utrzymanie wymiarów. Tradycyjne deskowanie też działa, ale wymaga więcej kontroli i jest bardziej wrażliwe na niedokładności. Gdy budowa ma dużo załamań albo wchodzi w grę ściana jednowarstwowa, ja częściej patrzę właśnie na rozwiązania systemowe.

Ważne jest jednak jedno: systemowe nie znaczy automatycznie lepsze w każdej sytuacji. Jeśli detal nie jest dopasowany do projektu, nawet najlepsza kształtka nie uratuje błędnie zaprojektowanego połączenia. I tu płynnie przechodzimy do tematu izolacji, bo właśnie ona najczęściej decyduje o komforcie użytkowania.

Jak nie zrobić z niego mostka termicznego

To jeden z najbardziej niedocenianych tematów. Element żelbetowy przewodzi ciepło znacznie lepiej niż mur z pustaków czy bloczków, więc bez dobrego ocieplenia może stać się liniowym mostkiem termicznym. Skutek jest prosty: lokalne wychłodzenie, większe straty energii i czasem także zawilgocenie albo pleśń na styku ściany i sufitu.

Najczęściej działają trzy rzeczy. Po pierwsze, ciągłość izolacji zewnętrznej trzeba zaplanować już na etapie projektu elewacji. Po drugie, w ścianach jednowarstwowych stosuje się systemowe rozwiązania przewidziane właśnie do takiego detalu. Po trzecie, nie wolno traktować ocieplenia jako „wypełniacza” po robocie - ono ma szczelnie otulać newralgiczny fragment, a nie tylko go zasłaniać.

• Przy ścianach dwuwarstwowych ocieplenie powinno przechodzić przez strefę wieńca bez przerw.
• W praktyce często stosuje się co najmniej około 10 cm ciągłej izolacji od zewnątrz, ale ostateczna grubość zależy od przegrody i obliczeń.
• W ścianach jednowarstwowych lepiej bazować na systemowych kształtkach lub rozwiązaniach przewidzianych przez producenta materiału ściennego.
• Na styku z nadprożami, balkonem lub loggią trzeba pilnować ciągłości izolacji jeszcze dokładniej niż na prostym odcinku muru.

Jeśli ktoś pyta mnie, co w praktyce najbardziej poprawia komfort, odpowiadam bez wahania: szczelna, nieprzerwana izolacja i brak przypadkowych ubytków przy krawędziach. Sam beton to nie problem. Problemem jest niebetonowany detal z ciepłymi mostkami, które później trudno naprawić bez rozbierania fragmentu elewacji.

Kiedy konstrukcja i ocieplenie są już zaplanowane, zostaje jeszcze druga strona medalu: błędy wykonawcze, które potrafią zepsuć poprawny projekt.

Najczęstsze błędy na budowie, które później kosztują najwięcej

W tej części nie ma miejsca na kosmetykę. Z mojego punktu widzenia najdroższe pomyłki to te, których nie widać od razu. Wieńca nie da się potem „dokręcić” ani poprawić farbą, więc wszystko rozstrzyga się w czasie szalowania, zbrojenia i betonowania.

• Przerwane zbrojenie w narożnikach - to najprostsza droga do osłabienia całego obwodu.
• Zbyt rzadkie strzemiona - kosz traci sztywność i łatwiej o odkształcenie przy betonowaniu.
• Brak dystansów - stal leży za blisko szalunku, więc otulina jest za mała.
• Słaby szalunek - deskowanie potrafi się rozepchnąć pod naciskiem mieszanki.
• Zbyt szybkie rozszalowanie - świeży beton jeszcze nie ma wymaganej nośności.
• Brak ciągłości ocieplenia - potem pojawiają się chłodne pasy i problem z wykończeniem wnętrza.
• Zlewanie detalu „na oko” bez kontroli projektu - najczęściej kończy się poprawkami, które są droższe niż zrobienie wszystkiego od razu dobrze.

Ja zawsze patrzę przede wszystkim na dwa miejsca: naroża i styk z izolacją. Jeśli tam wszystko jest dopięte, reszta zwykle układa się znacznie łatwiej. Jeśli natomiast w tych punktach pojawiają się skróty, to nawet ładnie wykonany strop nie daje pełnego spokoju.

W takim układzie zostaje już tylko jedno: szybka kontrola przed zalaniem, żeby nie przenosić błędów na kolejne warstwy budynku.

Zanim beton trafi do szalunku, sprawdź te trzy rzeczy

Na końcu etapu konstrukcyjnego lubię wracać do prostego schematu kontroli. Nie jest efektowny, ale działa. Wystarczy kilka minut, żeby wychwycić problem, który później wymagałby godzin poprawiania albo, co gorsza, częściowego kucia.

• czy kosz zbrojeniowy jest ciągły i stabilny, zwłaszcza w narożach;
• czy szalunek jest sztywny i dobrze oparty, bez ryzyka wybrzuszenia;
• czy ocieplenie i detale styku ze ścianą są zaplanowane tak, aby nie powstała przerwa w izolacji.

Jeżeli te trzy elementy są dopilnowane, ten etap konstrukcji zwykle działa bez niespodzianek przez długie lata. A dobrze wykonany detal przy stropie odwdzięcza się tym, że nie przypomina o sobie ani rysą na tynku, ani chłodnym pasem przy suficie.
