Gdy trzeba unieruchomić wał, tuleję albo pierścień bez wystającego łba śruby, zwykły wkręt często nie daje dobrego efektu. Oznaczenie din 913 dotyczy bezłbowego trzpienia z gniazdem sześciokątnym i płaskim zakończeniem, przeznaczonego głównie do docisku oraz pozycjonowania elementów. Poniżej pokazuję, jak dobrać właściwy rozmiar, czym różni się ten wariant od innych trzpieni oraz jak wykonać montaż, żeby nie uszkodzić gwintu ani klucza.
Najważniejsze informacje o trzpieniach z płaskim końcem
- Typ elementu: bezłbowy trzpień gwintowany z wewnętrznym gniazdem sześciokątnym.
- Zakończenie: płaski punkt rozkłada nacisk i ogranicza ryzyko odkształcenia powierzchni.
- Odpowiednik normowy: współczesnym oznaczeniem jest zwykle ISO 4026 lub DIN EN ISO 4026.
- Zastosowanie: docisk, regulacja i ustalanie położenia, a nie przenoszenie obciążeń rozciągających.
- Narzędzie: klucz trzpieniowy sześciokątny dobrany do rozmiaru gniazda, bez luzu i z pełnym osadzeniem.
Czym jest trzpień według normy DIN 913
To krótki, całkowicie gwintowany element bez łba. Dokręca się go od czoła za pomocą klucza imbusowego, a jego płaski koniec dociska łączony element bez wbijania się w jego powierzchnię. Z tego powodu dobrze sprawdza się tam, gdzie liczy się niewielka wysokość połączenia albo możliwość regulacji położenia.
W katalogach można spotkać oznaczenie DIN 913, ale obecnie właściwym odpowiednikiem międzynarodowym jest najczęściej ISO 4026, spotykane także jako DIN EN ISO 4026. Przy zakupie nie trzeba więc szukać wyłącznie starego symbolu. Najważniejsze są zgodność wymiarowa, średnica gwintu, długość, materiał i klasa własności mechanicznych.
Płaski punkt przeznaczony jest do docisku czołowego. Nie tworzy tak agresywnego kontaktu jak końcówka stożkowa lub kubkowa, dlatego lepiej nadaje się do elementów, które mają być później przesuwane, regulowane albo demontowane. Trzeba jednak pamiętać, że taki trzpień nie zastępuje śruby z łbem, jeśli połączenie ma przenosić duże siły rozciągające.
Jak dobrać rozmiar do konkretnego połączenia
Najpierw odczytuję średnicę i skok gwintu z dokumentacji elementu, a dopiero później wybieram długość. Typowe oznaczenie M6 x 10 oznacza trzpień o gwincie M6 i długości 10 mm. W przypadku gwintów metrycznych zwykle stosuje się skok normalny, na przykład M6 ma skok 1 mm, M8 1,25 mm, a M10 1,5 mm.

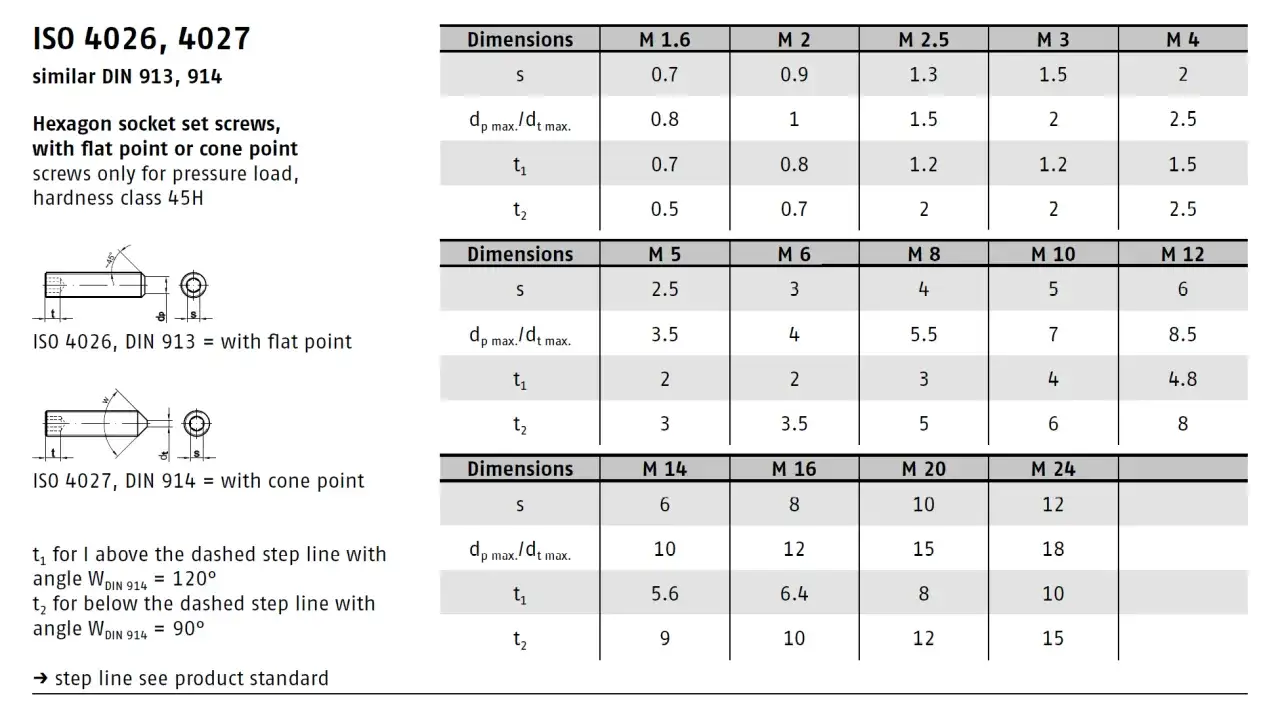

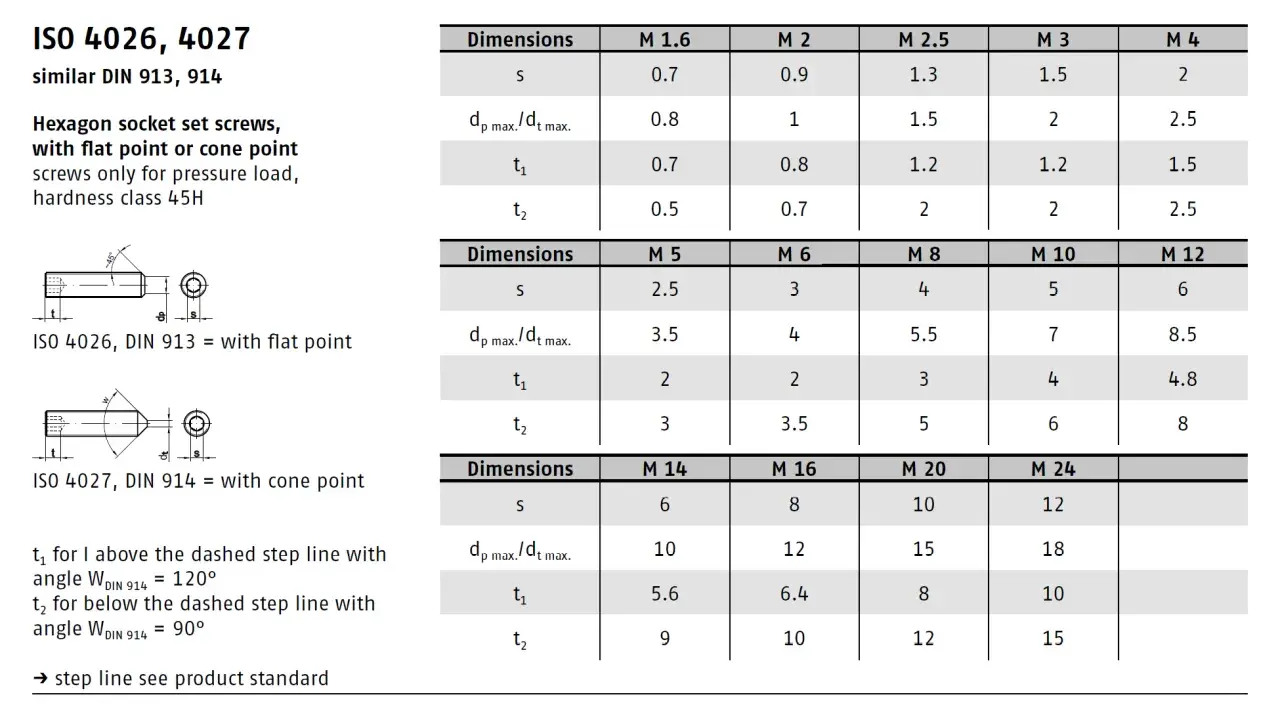

| Gwint | Typowy rozmiar klucza | Przykładowe użycie |
|---|---|---|
| M3 | 1,5 mm | małe mechanizmy i elementy regulacyjne |
| M4 | 2 mm | uchwyty, osłony i lekkie zespoły |
| M5 | 2,5 mm | pierścienie, oprawy i niewielkie wały |
| M6 | 3 mm | typowe mocowanie tulei i pokręteł |
| M8 | 4 mm | większe elementy maszynowe i zaciski |
| M10 | 5 mm | mocniejsze połączenia regulacyjne |
| M12 | 6 mm | duże zespoły mechaniczne |
Podane rozmiary kluczy są typowe dla popularnych wykonania, ale przed montażem sprawdzam kartę produktu. W drobnych elementach nawet niewielka różnica może oznaczać inne gniazdo, a klucz o złym rozmiarze szybko je zaokrągli. Długość nie powinna być dobierana na oko, ponieważ zbyt krótki trzpień ma małe zaangażowanie gwintu, a zbyt długi może dojść do dna otworu lub uszkodzić część znajdującą się za nim.
Przeczytaj również: Kotwa dwurozporowa do betonu – jak uniknąć błędów przy montażu
Materiał ma znaczenie
Do typowych zastosowań mechanicznych stosuje się stal, często w klasie 45H, z powłoką czarną albo cynkową. W środowisku wilgotnym lepszym wyborem może być stal nierdzewna A2, a przy większej ekspozycji na chlorki lub agresywne środki chemiczne rozważa się A4. Odporność korozyjna nie oznacza jednak automatycznie większej wytrzymałości, dlatego materiał trzeba dopasować do obciążenia i warunków pracy.
Do elementów często regulowanych wybieram wariant, który nie niszczy powierzchni wału. Jeśli połączenie ma pracować w miejscu narażonym na drgania, sam materiał nie wystarczy. Potrzebne może być zabezpieczenie gwintu, odpowiednia konstrukcja docisku albo kontrola po pierwszym cyklu pracy.
Montaż krok po kroku bez uszkodzenia gwintu
Najlepszy efekt daje spokojny montaż, bez próby „dociągania za wszelką cenę”. Przed rozpoczęciem sprawdzam, czy otwór ma właściwy gwint, a powierzchnia dociskana jest dostatecznie równa i czysta.
- Oczyść gwint w otworze i na trzpieniu. Usuń opiłki, olej technologiczny oraz resztki starego środka zabezpieczającego.
- Sprawdź głębokość otworu i długość elementu. Trzpień nie może oprzeć się o dno zanim jego końcówka docisnie właściwą część.
- Wprowadź go ręcznie na kilka obrotów. Jeżeli od początku pojawia się opór, wykręć element i sprawdź zanieczyszczenie albo pomyłkę w skoku gwintu.
- Wsuń klucz do końca gniazda. Klucz powinien siedzieć osiowo i bez wyczuwalnego luzu.
- Dokręcaj stopniowo, kontrolując położenie mocowanego elementu. Przy delikatnych powierzchniach zaciskaj z wyczuciem.
- Zabezpiecz gwint tylko wtedy, gdy jest to potrzebne. Środek średniej mocy ma sens przy drganiach, ale utrudni późniejszą regulację.
W praktyce najczęściej uszkadza się nie sam trzpień, lecz gniazdo sześciokątne. Powodem bywa tani lub zużyty klucz, niedokładne osadzenie albo próba dokręcania pod kątem. Przy małych rozmiarach używam krótkiego klucza o dobrym spasowaniu, a przy większych połączeniach sięgam po narzędzie pozwalające kontrolować moment dokręcania.
Nie ma jednego bezpiecznego momentu dokręcania dla wszystkich wykonanych elementów. Zależy on od średnicy, klasy materiału, długości zazębienia, smarowania, rodzaju powłoki i tego, czy dociskana część jest stalowa, aluminiowa czy tworzywowa. Jeżeli producent podaje moment, jego wartość ma pierwszeństwo przed ogólną tabelą znalezioną w katalogu.
Płaski koniec a inne rodzaje trzpieni
Dobór końcówki wpływa na siłę docisku, ślady na powierzchni i możliwość późniejszego demontażu. Nie traktuję wariantu płaskiego jako uniwersalnie najlepszego. Jest łagodniejszy dla powierzchni, ale w niektórych połączeniach potrzebna jest końcówka, która mocniej zazębia się z wałem.
| Rodzaj końcówki | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|
| Płaska, ISO 4026 | docisk do równej powierzchni i regulowane pozycjonowanie | może ślizgać się na gładkim, okrągłym wale |
| Stożkowa, ISO 4027 | trwały docisk w przygotowanym gnieździe | wykonuje ślad i utrudnia częstą zmianę położenia |
| Z czopem, ISO 4028 | wały z otworem lub specjalnym gniazdem | wymaga dokładnego ustawienia otworu |
| Kubkowa, ISO 4029 | mocny docisk na powierzchni okrągłej lub nierównej | może odkształcać materiał i zostawiać wyraźny ślad |
Jeżeli mocuję aluminiową tuleję do stalowego wału i zależy mi na późniejszym przestawianiu, zwykle zaczynam od płaskiego punktu. Gdy element ma przenosić większy moment obrotowy, sama płaska końcówka może być niewystarczająca. Wtedy lepsze jest przygotowane gniazdo, trzpień z czopem albo inne rozwiązanie konstrukcyjne.
Błędy, które osłabiają połączenie
Pierwszy częsty błąd to traktowanie trzpienia jak małej śruby dociskowej i dokręcanie go maksymalną siłą. Taki sposób pracy może zerwać gwint w miękkim korpusie, zgnieść powierzchnię albo zaokrąglić gniazdo. Większy moment nie zawsze oznacza mocniejsze połączenie.
- Dobór zbyt krótkiego trzpienia, który chwyta tylko kilka zwojów gwintu.
- Wkręcanie elementu z innym skokiem gwintu niż otwór.
- Użycie klucza o rozmiar mniejszego, aby „złapał” uszkodzone gniazdo.
- Dociskanie płaskiej końcówki do ostrej krawędzi zamiast do równej powierzchni.
- Stosowanie mocnego kleju do połączenia, które ma być regularnie regulowane.
- Pomijanie kontroli po pierwszych godzinach pracy w instalacji narażonej na drgania.
Przy miękkich materiałach, takich jak aluminium, mosiądz lub tworzywo, rozsądniej jest zwiększyć powierzchnię podparcia albo zastosować dodatkową tuleję. W elementach obracających się trzeba też sprawdzić, czy trzpień po dokręceniu nie wystaje poza obrys i nie koliduje z osłoną.
Jeśli połączenie regularnie się luzuje, nie zaczynam od coraz mocniejszego dokręcania. Najpierw sprawdzam drgania, stan gwintu, kierunek obciążenia i dopasowanie końcówki. Czasem problemem nie jest brak siły, lecz to, że płaski punkt pracuje na niewłaściwej powierzchni.
Jak sprawdzić gotowy montaż
Po dokręceniu kontroluję, czy element nie przesunął się względem znaku odniesienia i czy trzpień nie opiera się o dno otworu. W prostych pracach wystarcza próba ręczna, ale przy maszynach lub częściach wirujących sprawdzam także luz, bicie i możliwość kolizji.
Po pierwszym uruchomieniu warto ponownie obejrzeć połączenie, zwłaszcza gdy występują wibracje albo cykliczne zmiany temperatury. Jeżeli pojawiło się poluzowanie, nie wystarczy zamalować trzpienia markerem. Trzeba znaleźć przyczynę i dopiero wtedy zdecydować o środku zabezpieczającym lub zmianie konstrukcji.
Dobry trzpień zaczyna się od właściwej powierzchni docisku
Najważniejsza praktyczna zasada jest prosta: płaska końcówka działa najlepiej wtedy, gdy dociska do równej, czystej i odpowiednio sztywnej powierzchni. Przy właściwym gwincie, dopasowanym kluczu i kontrolowanym dokręcaniu element według tej normy jest bardzo wygodnym rozwiązaniem do regulacji oraz pozycjonowania.
Jeżeli powierzchnia jest okrągła, miękka albo narażona na duży moment obrotowy, lepiej rozważyć inny typ zakończenia lub przygotować gniazdo. Taka decyzja zwykle daje więcej niż samo kupienie mocniejszego trzpienia, bo o trwałości połączenia decyduje cały układ, a nie pojedynczy element.
