Wiertło 10 mm może wydawać się oczywistym wyborem, ale do wykonania gwintu wewnętrznego M10 byłoby za duże. Zanim rozpoczniesz pracę, ustal, jaki otwór pod gwint M10 przygotować, jaki jest skok gwintu i czy korzystasz z gwintownika skrawającego, czy wygniatającego. Poniżej znajdziesz konkretne wymiary, sposób wiercenia oraz błędy, przez które gwintownik najczęściej się łamie.

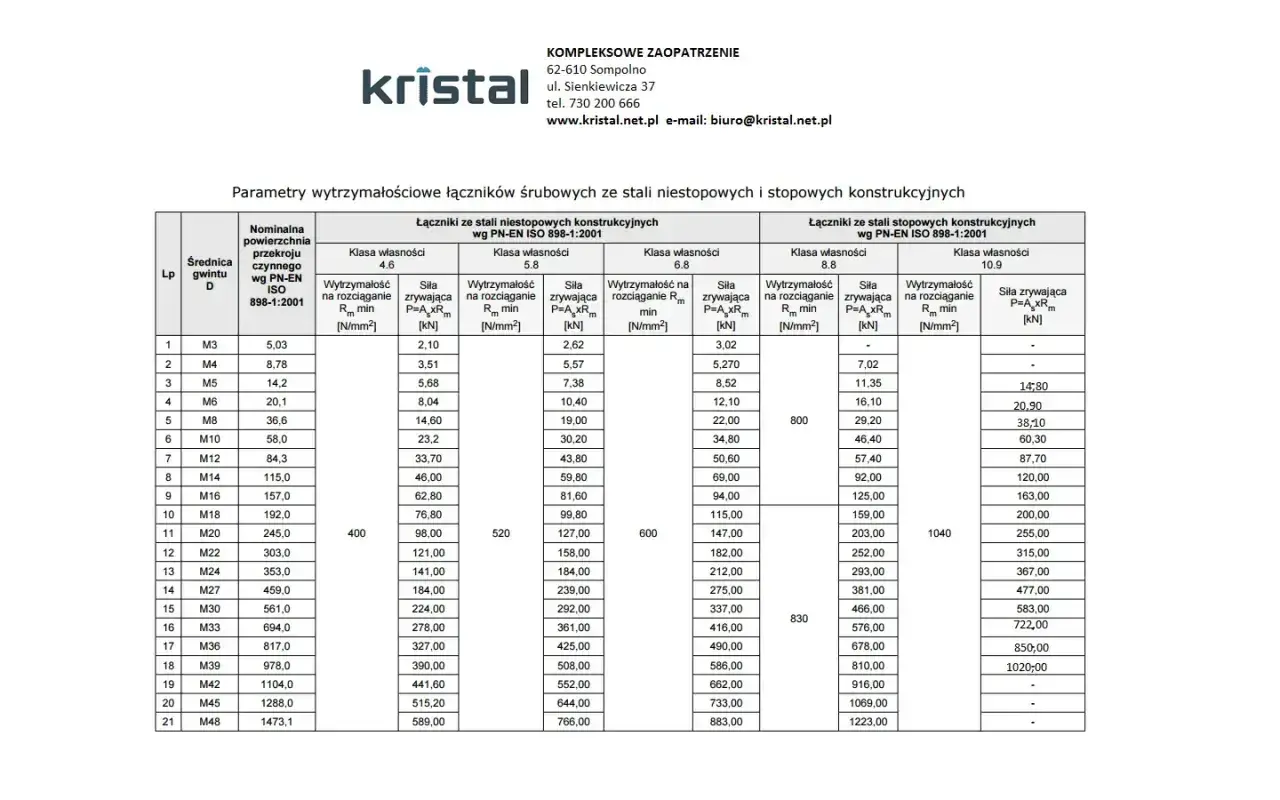

Najważniejsze informacje o otworze pod gwint M10
- 8,5 mm to standardowa średnica wiertła pod gwint M10 x 1,5.
- Przy gwincie drobnozwojnym średnica otworu jest większa, na przykład 8,8 mm dla M10 x 1,25.
- Otwór pod śrubę przelotową M10 ma zwykle 10,5 mm, ponieważ nie wykonuje się w nim gwintu.
- Przed wierceniem sprawdź skok gwintu zapisany na gwintowniku lub opakowaniu.
- Do gwintowania otworu nieprzelotowego wywierć otwór głębszy niż planowana długość gwintu, aby zostawić miejsce na wióry.
Najkrótsza odpowiedź brzmi 8,5 mm
Do najpopularniejszego gwintu metrycznego M10 x 1,5 przygotuj otwór wiertłem o średnicy 8,5 mm. Oznaczenie M10 określa nominalną średnicę gwintu, a liczba 1,5 oznacza skok, czyli odległość między sąsiednimi zwojami.
Ta wartość dotyczy typowego gwintownika skrawającego. Narzędzie usuwa część materiału z otworu i formuje w nim zarys gwintu. Zbyt mały otwór zwiększa opór podczas pracy, a w efekcie może doprowadzić do złamania gwintownika albo wyrwania słabego gwintu.
Najprostszy wzór orientacyjny wygląda tak: średnica nominalna gwintu minus jego skok. Dla M10 x 1,5 otrzymujemy 10 - 1,5 = 8,5 mm. W praktyce korzystam jednak przede wszystkim z tabeli dołączonej do konkretnego gwintownika, bo narzędzia do gwintowania skrawaniem i wygniatania wymagają innych otworów.
Skok gwintu decyduje o średnicy wiertła
Samo oznaczenie M10 nie zawsze wystarcza. Standardowy gwint M10 ma skok 1,5 mm, ale spotyka się również wersje drobnozwojne. Im mniejszy skok, tym więcej materiału pozostaje między dnem otworu a zewnętrzną średnicą gwintu, dlatego potrzebne jest większe wiertło.
| Oznaczenie gwintu | Skok | Zalecana średnica otworu | Typowe zastosowanie |
|---|---|---|---|
| M10 x 1,5 | 1,5 mm | 8,5 mm | Gwint standardowy |
| M10 x 1,25 | 1,25 mm | 8,7-8,8 mm | Gwint drobnozwojny |
| M10 x 1,0 | 1,0 mm | 9,0 mm | Precyzyjne połączenia i cienkie elementy |
| M10 x 0,75 | 0,75 mm | 9,2-9,3 mm | Specjalistyczne zastosowania |
Zakres przy gwintach drobnozwojnych wynika z różnic w tabelach technologicznych i wymaganej klasie wykonania. Jeżeli na gwintowniku widnieje oznaczenie M10 x 1,25, nie używaj automatycznie wiertła 8,5 mm. Najpierw odczytaj skok i sprawdź zalecenie producenta narzędzia.
Nie pomyl otworu gwintowanego z przelotowym
To jeden z najczęstszych błędów przy montażu. Otwór pod gwint M10 ma średnicę mniejszą niż 10 mm, natomiast otwór pod śrubę M10, która ma przejść swobodnie przez materiał, powinien być większy od jej trzpienia.
| Cel wykonania otworu | Typowa średnica | Co dzieje się później |
|---|---|---|
| Gwint wewnętrzny M10 x 1,5 | 8,5 mm | Otwór jest gwintowany gwintownikiem |
| Śruba M10 w otworze przelotowym | 10,5 mm | Śruba przechodzi bez wykonywania gwintu |
| Otwór ciasno pasowany | około 10,2 mm | Śruba przechodzi z niewielkim luzem |
| Otwór z większym luzem montażowym | około 11,0-11,5 mm | Łatwiejsze ustawienie łączonych elementów |
Jeśli chcesz przykręcić uchwyt do nagwintowanego elementu, wiercisz otwór 8,5 mm. Jeśli śruba ma przejść przez blachę i zostać dokręcona nakrętką po drugiej stronie, wybierz zwykle 10,5 mm. Właśnie ta różnica odpowiada za wiele nieudanych prób, w których ktoś próbuje wkręcić śrubę w otwór przeznaczony wyłącznie do przejścia trzpienia.
Jak prawidłowo wykonać gwint M10 krok po kroku
Przygotowanie otworu jest ważniejsze niż sama siła użyta podczas kręcenia gwintownikiem. Wiertło powinno być ostre, a jego oś ustawiona możliwie prostopadle do powierzchni. Nawet niewielkie odchylenie będzie później widoczne jako krzywo wkręcona śruba.
- Zaznacz punkt wiercenia punktakiem, aby wiertło nie ześlizgnęło się po metalu.
- Wywierć otwór wiertłem 8,5 mm dla M10 x 1,5. Przy grubszych elementach możesz wcześniej wykonać otwór prowadzący.
- Usuń zadziory z obu stron otworu lekkim fazowaniem lub większym wiertłem.
- Nałóż olej do gwintowania i ustaw pierwszy gwintownik prostopadle do powierzchni.
- Wykonuj pół obrotu do przodu i cofnij narzędzie o około ćwierć obrotu, aby łamać wiór.
- Po przejściu przez całą długość gwintu oczyść otwór i sprawdź go śrubą M10.
W stali zwykłej dobrze sprawdza się olej do skrawania, a w aluminium można użyć odpowiedniego środka o mniejszej lepkości. Nie polecam gwintowania na sucho, szczególnie w stali nierdzewnej, ponieważ narzędzie szybko się nagrzewa i może się zakleszczyć.
Przy pracy ręcznej nie próbuj nadrabiać tępego wiertła dużym naciskiem. Wiertło 8,5 mm powinno skrawać materiał, a nie ugniatać go. Dla orientacji przy wierceniu stali wiertłem HSS o tej średnicy często stosuje się około 750-950 obr./min, ale ostateczne ustawienie zależy od gatunku materiału, chłodzenia i zaleceń producenta.
Otwór nieprzelotowy wymaga dodatkowego zapasu
W otworze przelotowym wióry mogą wypaść drugą stroną. W otworze nieprzelotowym zostają na dnie, dlatego nie wystarczy wywiercić dokładnie tyle, ile ma wynosić długość użytecznego gwintu. Przyjmij dodatkowy zapas na stożek gwintownika i przestrzeń na wióry.
Jeżeli potrzebujesz 15 mm pełnego gwintu M10, otwór powinien być zwykle głębszy o kilka milimetrów. Dokładna wartość zależy od rodzaju gwintownika, ale praktycznie często przyjmuje się co najmniej 2-3 skoki gwintu zapasu. Dla M10 x 1,5 oznacza to dodatkowe około 3-4,5 mm, a czasem więcej przy narzędziu ręcznym z długą częścią prowadzącą.
Do otworów ślepych najlepiej użyć zestawu gwintowników ręcznych, zaczynając od narzędzia wstępnego, a kończąc na wykańczającym. Jeśli potrzebujesz gwintu możliwie blisko dna, przydaje się gwintownik z krótkim stożkiem, ale wymaga większej ostrożności, bo łatwiej oprzeć go o dno i uszkodzić.
Najczęstsze błędy przy gwintowaniu M10
- Użycie wiertła 10 mm zamiast 8,5 mm. Taki otwór jest zbyt duży, aby uzyskać pełny, mocny gwint M10 x 1,5.
- Pominięcie skoku gwintu. Gwintownik M10 x 1,25 nie jest zamienny z M10 x 1,5.
- Brak fazowania. Ostry brzeg otworu utrudnia rozpoczęcie gwintowania i może uszkodzić pierwszy zwój.
- Kręcenie bez cofania. Wióry zakleszczają się w rowkach gwintownika, szczególnie w otworach nieprzelotowych.
- Praca pod kątem. Krzywo rozpoczęty gwint zwykle prowadzi śrubę nieosiowo i osłabia połączenie.
- Brak kontroli głębokości. W otworze ślepym można dobić narzędzie do dna i złamać je w kilka sekund.
Najwięcej problemów widzę przy łączeniu dwóch błędów naraz, czyli zbyt małego otworu i braku smarowania. Każdy z nich osobno może jeszcze ujść uwadze, ale razem szybko kończą się urwanym gwintownikiem. Lepiej poświęcić chwilę na sprawdzenie tabeli niż później usuwać hartowany fragment narzędzia z elementu.
Ostatnia kontrola przed wkręceniem śruby
Dla standardowego połączenia przyjmij prostą regułę: M10 x 1,5 oznacza wiertło 8,5 mm, a śruba przechodząca przez element bez gwintowania potrzebuje zwykle otworu 10,5 mm. Przy skoku drobnozwojnym lub gwintowniku wygniatającym nie stosuj tej wartości bez sprawdzenia tabeli narzędzia.
Po wykonaniu gwintu oczyść otwór, sprawdź jego osiowość i wkręć śrubę ręcznie na kilka obrotów. Jeżeli od początku stawia wyraźny opór, nie sięgaj od razu po klucz. Najpierw sprawdź skok gwintu, głębokość otworu, obecność wiórów i stan gwintownika, bo właśnie tam najczęściej kryje się przyczyna problemu.
