Mały element wkręcony w obudowę przegubu, łożyska albo sworznia często decyduje o tym, czy smar trafi do właściwego miejsca. Kalamitka, czyli smarowniczka, pozwala uzupełniać smar bez rozbierania całego mechanizmu, ale tylko wtedy, gdy zostanie poprawnie dobrana i zamontowana. Wyjaśniam, jak rozpoznać właściwy typ, przygotować gniazdo, wykonać montaż oraz sprawdzić, czy punkt smarny działa prawidłowo.
Dobry montaż zaczyna się od właściwego gwintu i drożnego kanału
- Najczęstsze znaczenie tego elementu to smarowniczka stosowana w maszynach, pojazdach i urządzeniach budowlanych.
- Popularne gwinty to M6×1, M8×1, M10×1, M10×1,5 oraz M12×1,5.
- Przed wkręceniem trzeba oczyścić gniazdo i sprawdzić jego gwint, głębokość oraz drożność kanału smarnego.
- Kształt prosty, 45° lub 90° dobiera się przede wszystkim do dostępnego miejsca i położenia końcówki smarownicy.
- Brak wypływu smaru może oznaczać zatkany kanał, uszkodzony zaworek albo niepasujący element.
Najpierw ustal, jaki element masz przed sobą
W polskiej praktyce technicznej słowo to oznacza zwykle punkt doprowadzania smaru, nazywany też smarowniczką. W środku znajduje się niewielka kulka zwrotna, która otwiera się pod naciskiem smaru i ogranicza przedostawanie się brudu do wnętrza mechanizmu.
W opisach anglojęzycznych lub katalogach części można spotkać inne znaczenia podobnych nazw. Jeżeli element znajduje się na schemacie instalacji i opisano go jako izolator, przepust lub złącze elektryczne, nie należy stosować poniższej instrukcji. W takim przypadku trzeba sprawdzić oznaczenie producenta, ponieważ montaż elementu elektrycznego wymaga innych zasad dotyczących napięcia, izolacji i ochrony przed wilgocią.
| Co widzisz | Najbardziej prawdopodobna funkcja | Jak potwierdzić |
|---|---|---|
| Mała stalowa końcówka z kulką na szczycie | Punkt smarny | Pasuje do końcówki smarownicy |
| Element z przewodem, zaciskiem lub oznaczeniem napięcia | Złącze elektryczne | Sprawdź schemat i dokumentację urządzenia |
| Gładki ceramiczny lub tworzywowy korpus | Izolator albo przepust | Sprawdź klasę izolacji i sposób mocowania |
Dobierz wykonanie do gniazda i miejsca pracy
Najpierw porównuję stary element z nowym, a dopiero później sięgam po klucz. Liczy się nie tylko średnica, lecz także skok gwintu, czyli odległość między kolejnymi zwojami. Smarowniczka M10×1 nie jest zamienna z M10×1,5, mimo że obie mają podobną średnicę zewnętrzną.
W urządzeniach spotyka się także gwinty calowe, między innymi R1/8 oraz NPT. Nie warto wkręcać elementu „prawie pasującego”, bo można zniszczyć gniazdo w miękkiej obudowie albo doprowadzić do nieszczelności.
| Wykonanie | Gdzie sprawdza się najlepiej | Na co zwrócić uwagę |
|---|---|---|
| Proste | Dobrze dostępne punkty smarne | Najłatwiejszy montaż i czyszczenie |

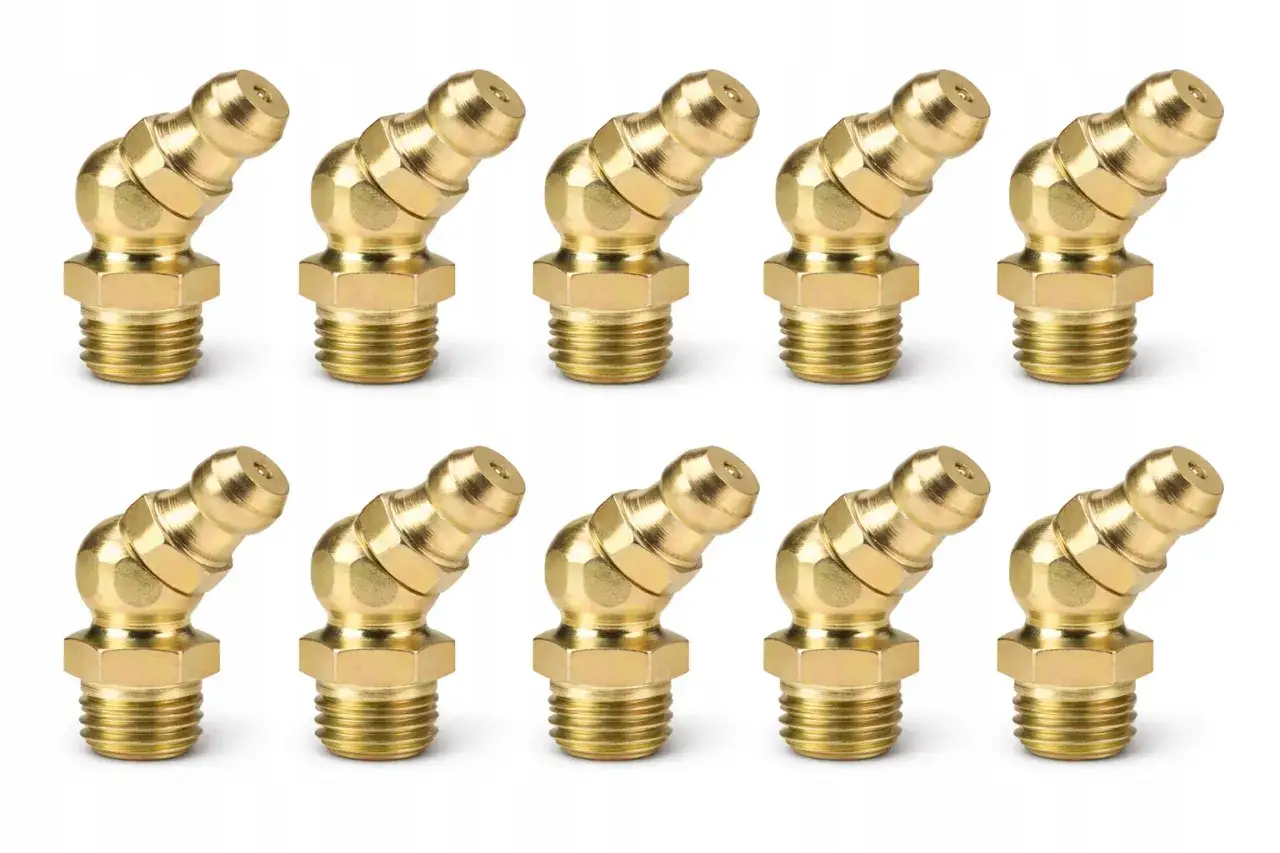

| Kątowe 45° | Miejsca częściowo zasłonięte | Końcówka smarownicy musi mieć swobodny dostęp |
| Kątowe 90° | Wąskie przestrzenie i boczne powierzchnie | Nie może kolidować z ruchem elementu |
| Wciskane | Cienkościenne obudowy i wybrane rozwiązania serwisowe | Gniazdo musi mieć właściwą średnicę i pasowanie |
| Płaskie | Układy z odpowiednią końcówką smarownicy | Wymagają kompatybilnego adaptera |
Do zwykłych warunków wystarcza stal ocynkowana. Przy wodzie, soli drogowej lub częstym myciu lepiej rozważyć stal nierdzewną, choć nie zawsze jest potrzebna i zwykle kosztuje więcej. Katalogi techniczne, między innymi HENNLICH, pokazują szeroki wybór kształtów i gwintów zgodnych z rozwiązaniami stosowanymi w maszynach przemysłowych oraz budowlanych.
Montaż krok po kroku bez uszkodzenia gniazda
Wymiana istniejącej smarowniczki jest zwykle prostą pracą, ale wymaga dokładności. Ja przygotowuję wcześniej klucz oczkowy lub nasadowy, szczotkę drucianą, środek odtłuszczający, nowy element i smar zgodny z instrukcją urządzenia.
- Zabezpiecz maszynę. Wyłącz napęd, opuść osprzęt na stabilne podłoże i usuń napięcie z ruchomych części.
- Oczyść okolice gniazda. Brud nie może wpaść do kanału smarnego po wykręceniu starego elementu.
- Wykręć zużytą część. Użyj klucza na sześciokącie, a nie kombinerek chwytających za główkę. Zmniejsza to ryzyko jej zgniecenia.
- Sprawdź gwint. Usuń resztki starego smaru i oceń, czy zwoje nie są zerwane lub zapchane.
- Wkręć nową smarowniczkę ręcznie. Powinna wejść kilka obrotów bez wyczuwalnego oporu. Jeśli od początku się klinuje, prawdopodobnie gwint jest niezgodny.
- Dokręć ją właściwym kluczem. Moment dokręcania należy przyjąć z dokumentacji producenta. Zbyt mocne dokręcenie może wyrwać gwint, szczególnie w aluminium.
- Podłącz smarownicę i podaj niewielką ilość smaru. Obserwuj, czy smar przechodzi do punktu smarowania i czy nie pojawia się wyciek przy podstawie.
Uszczelniacz do gwintów stosuję tylko wtedy, gdy przewiduje go dokumentacja albo konstrukcja danego elementu. Taśma uszczelniająca może utrudnić prawidłowe osadzenie, a jej fragment może trafić do kanału smarnego. Nie smaruj gwintu na siłę, jeśli producent przewidział uszczelnienie stożkowe lub podkładkę.
Co zrobić, gdy gniazda nie ma albo gwint jest uszkodzony
Dodanie nowego punktu smarnego nie polega na przypadkowym wywierceniu otworu. Najpierw trzeba sprawdzić, czy za ścianką znajduje się właściwa komora, tuleja lub kanał, a także czy wiertło nie uszkodzi łożyska, przewodu hydraulicznego albo elementu konstrukcyjnego.
Nowe gniazdo w obudowie
Po ustaleniu miejsca wierci się otwór pod konkretny gwint, usuwa zadziory i wykonuje gwintownikiem odpowiednie zwoje. Średnicę wiertła dobiera się z tabeli dla danego gwintu, ponieważ pomyłka o kilka dziesiątych milimetra może osłabić połączenie.
Po gwintowaniu trzeba dokładnie usunąć opiłki. W maszynach budowlanych szczególnie ważne jest zabezpieczenie wnętrza przed metalowymi drobinami, które później mogą uszkodzić tuleję ślizgową lub uszczelnienie.
Przeczytaj również: Najlepsze kotwy do altany: jak zapewnić stabilność i bezpieczeństwo
Zużyty albo zerwany gwint
Przy lekkim uszkodzeniu można oczyścić gwint odpowiednim gwintownikiem. Gdy element nie trzyma się stabilnie, lepszą naprawą będzie tuleja gwintowana, naprawa warsztatowa albo wymiana części. Wkręcenie większej smarowniczki bez sprawdzenia grubości ścianki często kończy się jej pęknięciem.
Sprawdź działanie i usuń błędy, które wracają
Po montażu nie wystarczy zobaczyć, że smarowniczka jest na swoim miejscu. Prawidłowa próba polega na podaniu smaru i obserwacji zachowania połączenia. Smar powinien przejść do właściwej szczeliny, a element nie powinien obracać się w gnieździe ani przepuszczać smaru bokiem.
| Objaw | Możliwa przyczyna | Rozsądne działanie |
|---|---|---|
| Końcówka smarownicy nie trzyma się | Uszkodzona główka albo niepasujący adapter | Wyczyść główkę i dobierz właściwą końcówkę |
| Smar wypływa przy gwincie | Luźne osadzenie, uszkodzony gwint lub brak właściwego uszczelnienia | Wykręć element i sprawdź gniazdo |
| Smar nie wchodzi do układu | Zablokowana kulka, stary smar w kanale albo zatkany przewód | Wymień element i oczyść kanał zgodnie z instrukcją |
| Element ociera o ruchomą część | Zły kąt albo zbyt długa wersja | Zastosuj krótszy lub kątowy wariant |
| Po smarowaniu nadal występuje luz | Zużyta tuleja, sworzeń lub łożysko | Nie zwiększaj ilości smaru, tylko sprawdź zużycie mechaniczne |
Najczęstszy błąd, który obserwuję, to wciskanie smaru mimo wyraźnego oporu. Wysokie ciśnienie może wypchnąć uszczelnienie albo rozszczelnić słaby punkt, ale nie naprawi zatkanego kanału. Jeżeli po wymianie elementu problem pozostaje, przyczyny trzeba szukać głębiej w układzie.
Mały punkt smarny, który ułatwia cały serwis
Dobrze zamontowana smarowniczka powinna być zgodna z gwintem, łatwo dostępna i poza strefą kolizji. Sam wybór stali nierdzewnej czy efektownego kształtu ma mniejsze znaczenie niż drożny kanał i możliwość podłączenia właściwej końcówki smarownicy.
- Przed zakupem zmierz stary gwint albo odczytaj oznaczenie z dokumentacji.
- Wybierz kąt, który pozwoli serwisować punkt bez demontażu osłon.
- Po pracy załóż osłonę, jeśli urządzenie pracuje w pyle, błocie lub wodzie.
- Zapisz zastosowany typ, aby przy kolejnej wymianie nie dobierać części na oko.
W prostym przypadku wymiana zajmuje kilkanaście minut. Jeśli jednak trzeba dorabiać nowe gniazdo, naprawiać zerwany gwint albo ingerować w element nośny, rozsądniej zlecić pracę serwisowi, bo błąd montażowy może kosztować znacznie więcej niż sama część.
