W napędach elektronarzędzi najwięcej szkód robi nie sam moment obrotowy, ale przeciążenie, drgania i drobny błąd osiowania, którego nie widać gołym okiem. Łożysko wahliwe jest po to, żeby taki błąd skompensować i utrzymać płynną pracę przekładni, wału lub całego zespołu napędowego. Poniżej wyjaśniam, jak działa, gdzie ma sens w elektronarzędziach i kiedy lepiej wybrać inny typ łożyska.
Najkrótsza droga do właściwego doboru w elektronarzędziach
- Niewspółosiowość kątowa to sytuacja, w której wał i oprawa nie są idealnie w jednej linii, a samonastawna konstrukcja pomaga to skorygować.
- W typowych łożyskach kulkowych wahliwych dopuszczalny dynamiczny przekos wynosi zwykle około 4-7°, ale konkretny limit zależy od serii i wykonania.
- W elektronarzędziach ten typ łożyska najlepiej sprawdza się w przekładniach i reduktorach, czyli tam, gdzie wał może pracować z niewielkim błędem ustawienia.
- Ma dobrą tolerancję na przekos, ale słabiej znosi duże obciążenia osiowe niż rozwiązania dobrane pod cięższą pracę.
- Przy dużych udarach, silnych drganiach i wysokich obciążeniach często lepsze są łożyska baryłkowe wahliwe.
- Przy wymianie liczą się też pasowanie, luz wewnętrzny, uszczelnienie i smar, a nie tylko sam numer katalogowy.
Jak działa samonastawna konstrukcja i co daje w napędzie

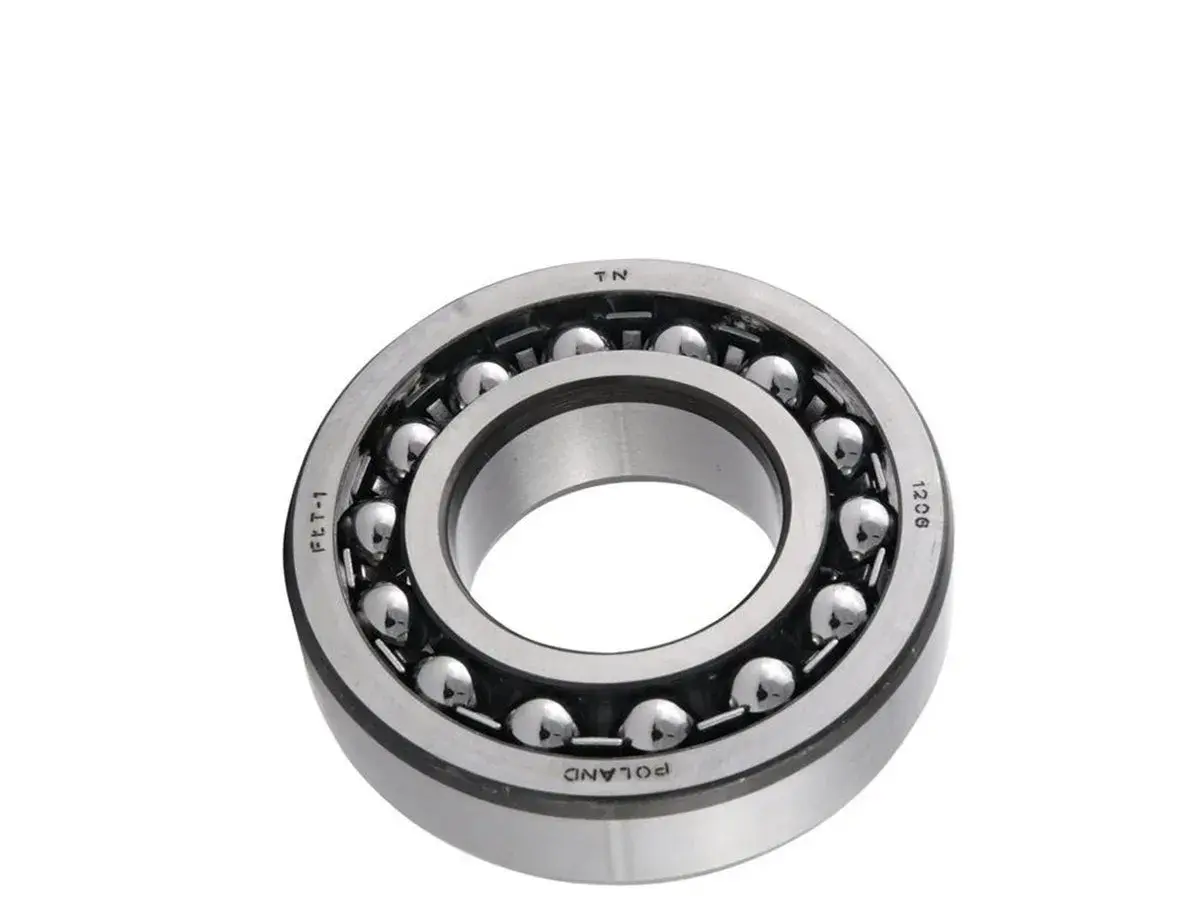

W praktyce to łożysko ma bieżnię zewnętrzną o kształcie kulistym, dzięki czemu zespół toczny może minimalnie ustawić się sam względem wału i oprawy. Mówiąc prościej: jeśli wał lekko się ugnie, obudowa nie jest idealnie osiowa albo montaż zostawił niewielki błąd, łożysko nie blokuje się od razu na sztywno, tylko kompensuje odchylenie.
Ja traktuję to jako zapas na niedoskonałość układu, a nie licencję na krzywy montaż. W typowych kulkowych wersjach katalogi podają dopuszczalną niewspółosiowość dynamiczną rzędu 4-7°, ale warto pamiętać, że konkretna granica zależy od serii, luzu, uszczelnienia i samej oprawy. W części wykonania uszczelnionego ten zapas bywa wyraźnie mniejszy, więc zawsze patrzę na konkretny wariant, nie tylko na ogólną nazwę.
Ważny jest też drugi szczegół: taki typ łożyska ma niewielką zdolność przenoszenia obciążeń osiowych. To znaczy, że świetnie radzi sobie z tolerowaniem błędu ustawienia, ale nie jest uniwersalnym rozwiązaniem do każdego miejsca w napędzie. Z tego wynika najpraktyczniejsze pytanie: gdzie w elektronarzędziach ta cecha naprawdę pomaga?
Gdzie ma sens w elektronarzędziach
W elektronarzędziach samonastawna konstrukcja ma największy sens tam, gdzie pojawia się przekładnia, ugięcie wału, wibracje albo dłuższa praca pod obciążeniem. W takich miejscach dokładność ustawienia nie zawsze jest idealna, a właśnie niewielki zapas ruchu pomaga ograniczyć punktowe przeciążenia bieżni.
| Kiedy pomaga | Dlaczego działa | Na co uważać |
|---|---|---|
| Przekładnie i reduktory | Komensuje drobny błąd osiowania wału i lekkie ugięcie obudowy | Nie naprawi wybitego gniazda ani rozjechanej geometrii całego zespołu |
| Narzędzia warsztatowe i stacjonarne | Pomaga przy dłuższym cyklu pracy, gdy temperatura i drgania zmieniają ustawienie elementów | Wymaga sensownego uszczelnienia, bo pył i brud skracają żywotność szybciej niż sama niewspółosiowość |
| Napędy o umiarkowanej prędkości i lekkim obciążeniu osiowym | Łączy dobrą kulturę pracy z tolerancją montażową | Gdy osiowy nacisk jest duży, trzeba szukać innego typu łożyska |
W realnym serwisie najczęściej widzę ten typ łożyska w miejscach, gdzie problemem jest geometria napędu, a nie sama siła. To ważne rozróżnienie, bo w następnym kroku trzeba już porównać go z innymi rozwiązaniami i nie zakładać, że jedna konstrukcja załatwia wszystko.
Jak wypada na tle innych łożysk używanych w napędach
Jeśli dobierasz łożysko do elektronarzędzia, nie patrz tylko na samą nazwę. Ja porównuję przede wszystkim trzy rzeczy: prędkość, obciążenie i tolerancję na błędy montażowe. Dopiero z tego wynika sensowny wybór.
| Typ łożyska | Mocne strony | Ograniczenia | Najczęstsze zastosowanie |
|---|---|---|---|
| Kulkowe wahliwe | Dobra tolerancja niewspółosiowości, wysoka kultura pracy, dobre zachowanie przy wyższych obrotach | Mała nośność osiowa, nie lubi ciężkich udarów | Przekładnie, reduktory, podpory wałów w napędach o umiarkowanym obciążeniu |
| Głębokorowkowe kulkowe | Kompaktowe, uniwersalne, zwykle tańsze, dobrze pracują przy prostych układach | Słabiej znoszą przekoszenie i błędy osiowania | Ogólne podpory wału, silniki, lekkie i średnie napędy |
| Baryłkowe wahliwe | Lepsza odporność na duże obciążenia promieniowe, udary i cięższą pracę | Większe gabaryty, zwykle wyższa masa i wyższe wymagania dla oprawy | Cięższe napędy, maszyny warsztatowe, przemysłowe przekładnie |
W skrócie patrzę na to tak: jeśli potrzebujesz kompromisu między prędkością a tolerancją błędu ustawienia, lepsze będzie łożysko kulkowe wahliwe. Jeśli w napędzie dominuje ciężar, udar i wysoki nacisk, lepszym kierunkiem staje się wariant baryłkowy. A gdy chcesz po prostu zwartą, prostą i ekonomiczną podporę, zwykłe łożysko kulkowe nadal bywa najbardziej rozsądne.
Jak dobrać właściwy wariant do naprawy lub modernizacji
Przy doborze nie zaczynam od marki, tylko od warunków pracy. To pozwala uniknąć najczęstszego błędu, czyli kupienia części, która pasuje wymiarem, ale nie pasuje do obciążenia, temperatury albo jakości montażu.
Sprawdź oznaczenie i geometrię
Najpierw trzeba spisać pełne oznaczenie, zmierzyć średnicę otworu, średnicę zewnętrzną i szerokość, a potem sprawdzić, czy masz wersję z otworem walcowym czy stożkowym. W elektronarzędziu to ma znaczenie, bo zużyta oprawa albo lekko wybity wał zmieniają warunki osadzenia szybciej, niż wydaje się na pierwszy rzut oka.
Dobierz luz do warunków pracy
Jeśli wał pracuje goręcej, ma większe ugięcie albo montaż wymaga mocniejszego wcisku, luz C3 często daje bezpieczniejszy zapas niż luz normalny. W praktyce większy luz bywa też sensowny przy wyższych obrotach i wtedy, gdy oba pierścienie pracują z ciasnym pasowaniem. To nie jest uniwersalna recepta, ale bardzo często pomaga uniknąć nadmiernego grzania i szybkiego zużycia.
Nie lekceważ uszczelnień i smaru
W narzędziach do drewna, gipsu czy betonu pył potrafi zabić łożysko szybciej niż sam przekos. Dlatego przy wyborze patrzę też na uszczelnienie, bo wersja otwarta daje większą swobodę pracy, ale wymaga lepszej ochrony z zewnątrz, a wersja uszczelniona ogranicza zabrudzenie kosztem części parametrów roboczych. To właśnie tutaj najłatwiej popełnić błąd: wybrać łożysko „mocniejsze” na papierze, ale gorsze w realnych warunkach narzędzia.
Jeśli mam podać jedną praktyczną zasadę, to brzmi ona tak: najpierw warunki pracy, potem numer katalogowy. To prowadzi prosto do kolejnej sprawy, czyli do tego, po czym poznać, że łożysko albo cały montaż zaczyna pracować źle.
Objawy zużycia i błędy montażowe, które skracają życie
Zużycie łożyska w elektronarzędziu zwykle nie zaczyna się od nagłej awarii, tylko od sygnałów ostrzegawczych. Jeśli reaguje się wcześnie, często da się uratować nie tylko samą część, ale też wał, gniazdo i resztę napędu.Objawy, które czuć od razu
- głośniejsza praca, szum albo chrobotanie, którego wcześniej nie było;
- wzrost temperatury obudowy lub okolic przekładni;
- wyraźnie większe drgania podczas pracy pod obciążeniem;
- chropowaty obrót przy ręcznym sprawdzeniu po demontażu;
- ciemny, zabrudzony smar, opiłki albo ślady nierównego kontaktu na bieżni.
Przeczytaj również: Stiga czy Makita – która pilarka jest lepszym wyborem dla Ciebie?
Najczęstsze błędy przy montażu
- zbyt ciasne albo zbyt luźne pasowanie na wale lub w oprawie;
- brudne gniazdo, pył po obróbce albo resztki starego smaru;
- pominięcie owalizacji obudowy, która potrafi zniszczyć nawet dobre łożysko;
- za mało smaru, zły smar lub zbyt długie odkładanie wymiany;
- liczenie na to, że samo łożysko skompensuje poważny błąd geometryczny całego zespołu.
W serwisie najbardziej mylące są przypadki, gdy po wymianie nowa część psuje się po krótkim czasie. Wtedy bardzo często winny nie jest sam element toczny, tylko pasowanie, zabrudzenie, niewspółosiowość albo za mała kontrola luzu. To ważna różnica, bo bez naprawy przyczyny wymieniasz objaw, a nie problem.
Czego nie pokaże samo oznaczenie na pierścieniu
Przed zamówieniem części sprawdzam nie tylko numer, ale też cały kontekst pracy napędu. To kilka prostych pytań, które oszczędzają najwięcej czasu i pieniędzy:
- czy wał nie jest krzywy lub wytarty;
- czy gniazdo w obudowie nie jest wybite albo owalne;
- czy poprzednie łożysko padło przez pył, brak smaru, nadmierny nacisk osiowy czy błędny montaż;
- czy narzędzie pracuje przerywanie, czy długo pod obciążeniem;
- czy w tym miejscu naprawdę potrzebna jest samonastawność, czy raczej większa sztywność albo lepsze uszczelnienie.
Ja patrzę na ten temat prosto: samonastawna konstrukcja jest świetna wtedy, gdy chcesz odciążyć napęd od drobnych błędów osiowania i utrzymać płynność pracy. Nie zastąpi jednak sztywnej geometrii, poprawnego pasowania i sensownego smarowania. Jeśli dobierzesz właściwy typ, luz i uszczelnienie, elektronarzędzie pracuje ciszej, chłodniej i po prostu dłużej.
